[开关电源]开关电源变压器叫声?换方案?

时间:2020-10-29 08:34:21 点击:

本帖最后由457878于2017-3-2813:31编辑

原先发过一个求助贴://bbs.专注于大电流电感设计、制造:电话 :181-2638-2251/forum.php?mo...8&page=1#pid7738502

问了IC供应商FAE,IC在空载或轻载的时候是工作在pfm模式,所以轻载时频率一定在音频范围内,那能听到叫声就不奇怪了我试试加负载,一直要加到200mA以上才听不到,这就有点狗血了,平时就要消耗1W以上。

另外,我觉得变压器打胶浸漆终究不是什么好办法,因为可能还会有声音,我拆了变压器,觉得绕线还是很紧密的

是不是有其它比较好的方案呢?(元器件少,空载频率不在音频内,最好能效比较高)

每个变压器都是要浸漆处理的

你试试调整下变压器参数看看还会不会响

jjjyufan发表于2017-3-2813:07

你试试调整下变压器参数看看还会不会响

怎么调呢,菜鸟一只:)

本帖最后由457878于2017-3-2813:30编辑

jjjyufan发表于2017-3-2813:07

每个变压器都是要浸漆处理的

那个E字磁芯上有亮闪闪的,估计那个就是浸漆吧,但里面线圈就没有了,线圈也要浸漆吗?

我看这个变压器工艺,是在包胶带后“含浸”的:

https://wenku.baidu.com/view/3bd...f5f61fb73628bd.html

这样线圈肯定是没有浸漆的:)

能确定是变压器的叫声吗?先判断是否是电容的叫声。

变压器含浸的效果会比真空浸漆好一点。

是否使用QR模式的方案,QR模式的芯片噪音很难完全消除,尤其是国产芯片。

一看到让变压器中柱点黑胶的FAE就想弄死他。

也可能是你的C3电容在叫,换个CBB电容试试。

要真是变压器叫我也不知道咋办

本帖最后由457878于2017-3-2816:35编辑

不亦心发表于2017-3-2815:03

能确定是变压器的叫声吗?先判断是否是电容的叫声。

变压器含浸的效果会比真空浸漆好一点。

是否使用QR模式...

哪有电容会叫的?

百度了下,含浸好像包含了真空浸:)

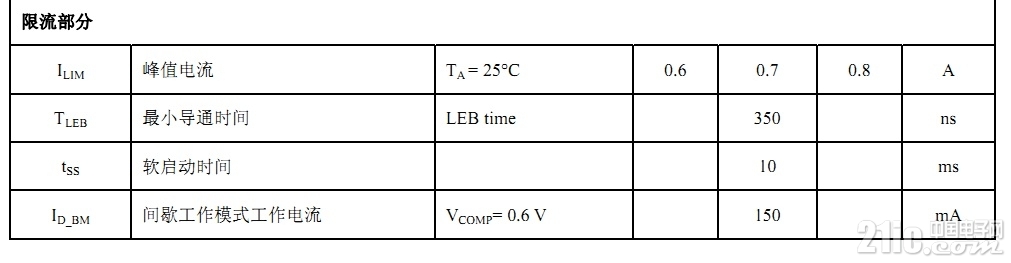

规格书说的pwm,实际只有在额定载荷时是pwm,空载轻载都是pfm(间歇工作),软开关好像没用到,根据是:有个“软启动时间”

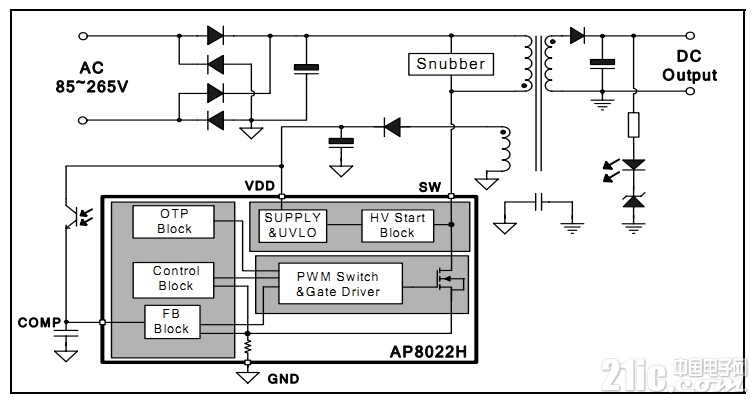

最后发现,有个OTPBlock,说明里面是有程序的,他们要是能改程序,变压器就不用注黑胶了:)

本帖最后由457878于2017-3-2816:39编辑

justtest111发表于2017-3-2816:21

也可能是你的C3电容在叫,换个CBB电容试试。

要真是变压器叫我也不知道咋办...

吸收回路的电容用的是高压瓷片电容,不会叫的:)

CBB和涤纶倒是有可能叫哦

457878发表于2017-3-2816:37

吸收回路的电容用的是高压瓷片电容,不会叫的:)

CBB和涤纶倒是有可能叫哦

瓷片电容可以叫得很大声的。

用FALSELOAD.

不亦心发表于2017-3-2815:03

能确定是变压器的叫声吗?先判断是否是电容的叫声。

变压器含浸的效果会比真空浸漆好一点。

是否使用QR模式...

好的车

不懂,关注

457878发表于2017-3-2816:33

哪有电容会叫的?

百度了下,含浸好像包含了真空浸:)

规格书说的pwm,实际只有在额定载荷时是pw...

这IC应该不会有程序。

457878发表于2017-3-2816:33

哪有电容会叫的?

百度了下,含浸好像包含了真空浸:)

规格书说的pwm,实际只有在额定载荷时是pw...

电容不但会叫,还会唱歌,

这种IC你还指望数模结合,给你搞个代码???

OTP是过温保护,不是神马代码

软开关和软启动有啥关系?

含浸显然是指清漆浸泡,

457878发表于2017-3-2816:37

吸收回路的电容用的是高压瓷片电容,不会叫的:)

CBB和涤纶倒是有可能叫哦

不知道你是从哪里学到的这些,

不要误人,兄弟

环路稳定不?不稳定肯定叫的

电容会叫出声音,还是头一回听说,变压器会叫声还是相信的,换一个好的变压器试一下...

本帖最后由457878于2017-3-2917:01编辑

戈卫东发表于2017-3-2819:11

瓷片电容可以叫得很大声的。

不是吧,这不科学啊!瓷片应该是结构最紧密的元件啊
