TPS63020输出电压与设定电压相差很大是什么原因？

时间：2020-11-10 06:09:42 点击：

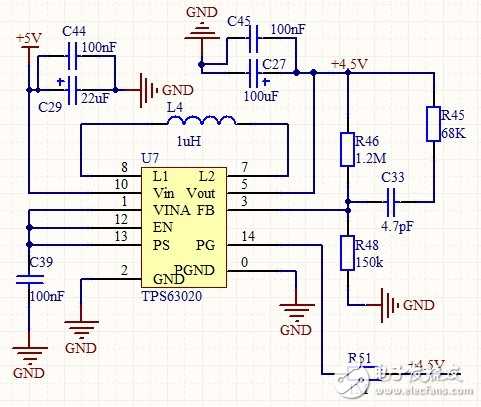

原理图按器件参数手册画的如上图，希望输出电压4.5V，但是实际输出电压为6.1V，测了R46的电阻为110K左右，R48的电阻也为100K左右，去掉R46，测量焊盘上的电阻，也是110K左右，这是什么原因造成？


亲；在板测量通常不会很准。即便R46变小，也不至于输出超高。建议换IC试试，按描述，有点象FB击穿了。注意烙铁，不要带电焊接。

最佳答案
建议R46=160K  R48=20K 有可能输出负载太小导致，输出电压偏高。


luzaihefang 发表于 2017-3-31 15:01
建议R46=160K  R48=20K 有可能输出负载太小导致，输出电压偏高。

good material


楼主，求TPS63020的IntLib文件，我的电脑不知道转换不成
