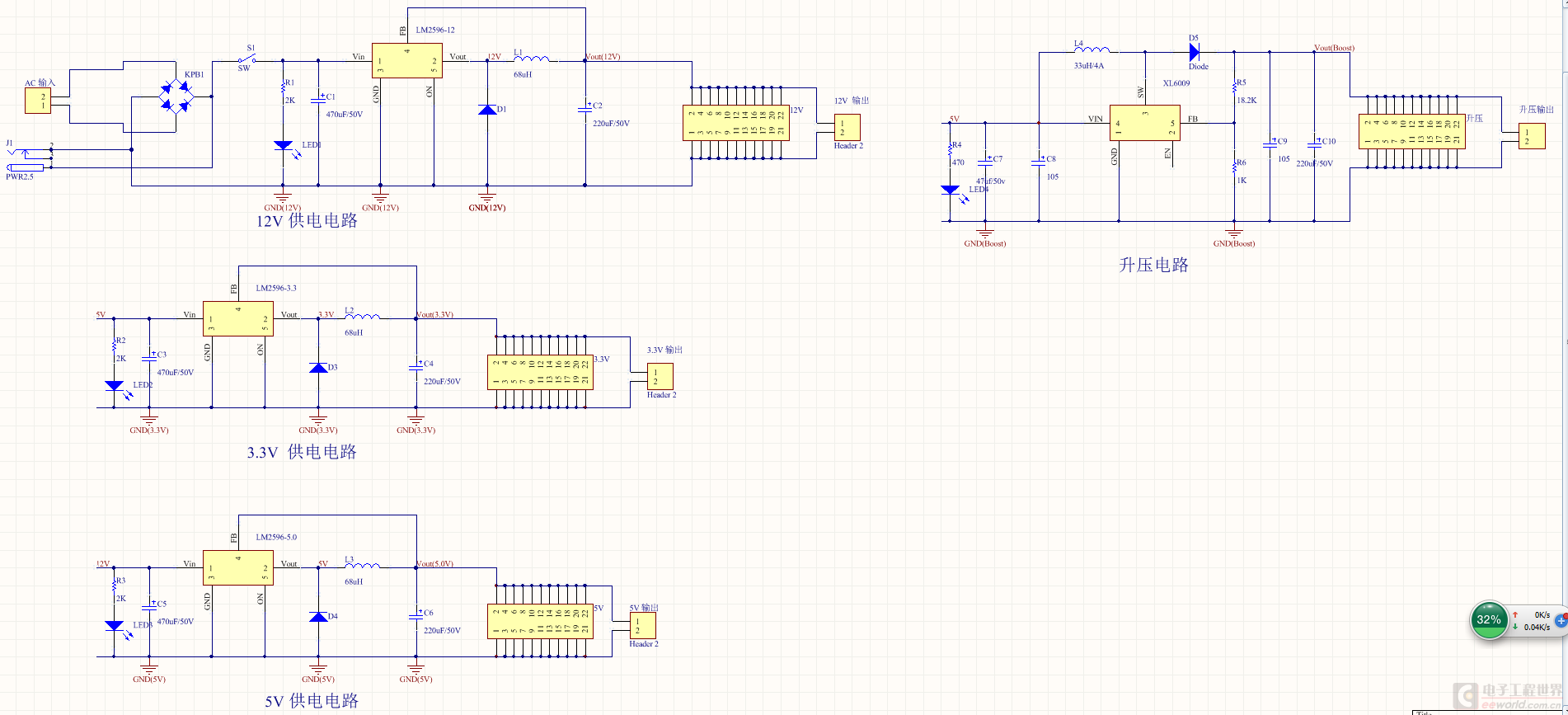

这个板子想要从上到下输出12V5V3.3V以及一个升压电路，在焊接调试过程中前三级的输出测出来都没有问题，当焊接完第四级（升压电路）的时候所有输出的电压都被拉低到2V多（第四级的输入是前一级5V输出）。

后来尝试逐级供电后，可以输出电压正常，有些不清楚原因，请教一下各位大神。

分析一下问题所在。

有没有什么改进办法？我估计可能是第四级作为第三极的负载把整个系统的输出拉低了。

此帖出自电源技术论坛

没有查到你的升压芯片XL6009，不知道该芯片要升压升到多高。

但从R5R6比值看，你要升得相当高。

升压部分从5V供电，实在不高明。

应该从工频桥式整流输出处(C1两端)供电才是。

maychang发表于2016-9-2512:23没有查到你的升压芯片XL6009，不知道该芯片要升压升到多高。

但从R5R6比值看，你要升得相当高。

升压部分从...

打算升压的范围是8-20V，我也估计是因为从5V那里作为升压输入把负载增大了导致输出电压被拉低，现在有趣的现象是，从上到下逐次供电输出电压是OK的。

我在设计时候留了个心眼，每个模块其实都是单独的GND，用跳线连接后共地，就是怕出问题。

果然共地后直接上电输出电压出问题了。

请问您还有什么建议吗？感谢指教。

史鑫龙发表于2016-9-2516:08打算升压的范围是8-20V，我也估计是因为从5V那里作为升压输入把负载增大了导致输出电压被拉低，现在有趣...

逐次供电可以工作，直接上电输出电压出问题，显然是因为C3C5C7上电之前电压为零，上电瞬间需要几乎是同时充电，112V输出那片LM2596因电流过大进入保护状态。

史鑫龙发表于2016-9-2516:08打算升压的范围是8-20V，我也估计是因为从5V那里作为升压输入把负载增大了导致输出电压被拉低，现在有趣...

“打算升压的范围是8-20V。

”这样，还真的应该从5V取得输入，否则就要换芯片。

可以考虑12V输出、5V输出和3.3V输出三组从工频桥式整流取电，升压这一组从5V取电。

反正你各组是独立的，试验一下不算麻烦。

至于5V和3.3V两组元件参数是否需要改变，我没有查手册，可能电感量需要改一下。

非常感谢您的回复，你说的有道理，我明天就进行试验。

同意4楼的说法
