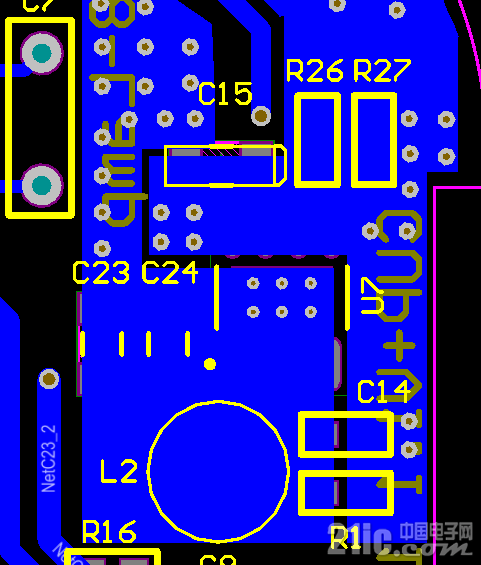

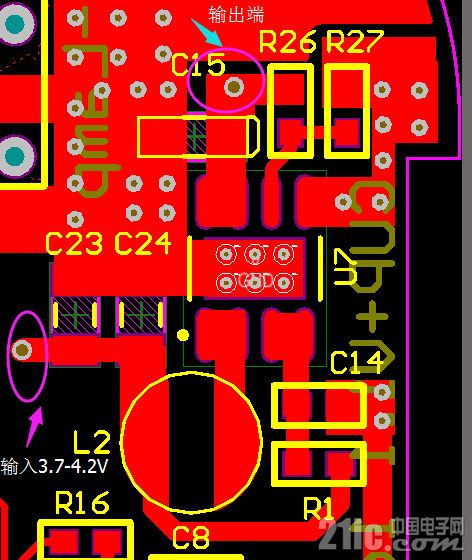

最近在用G5117C芯片做升压5V输出,输入是3.7-4.2V的电压,电路是按照参考电路画的,PCB也是按照参考方式画的,不知为什么电压出不来。
。
。
求助一下!!!
自己先顶一下。
。
。
建议楼主先附带上G5117C的Datasheet,我没找到合适能看的
得先不短路2-3丶6-7。
先得不过载。
晓默儿发表于2016-8-3122:13
建议楼主先附带上G5117C的Datasheet,我没找到合适能看的

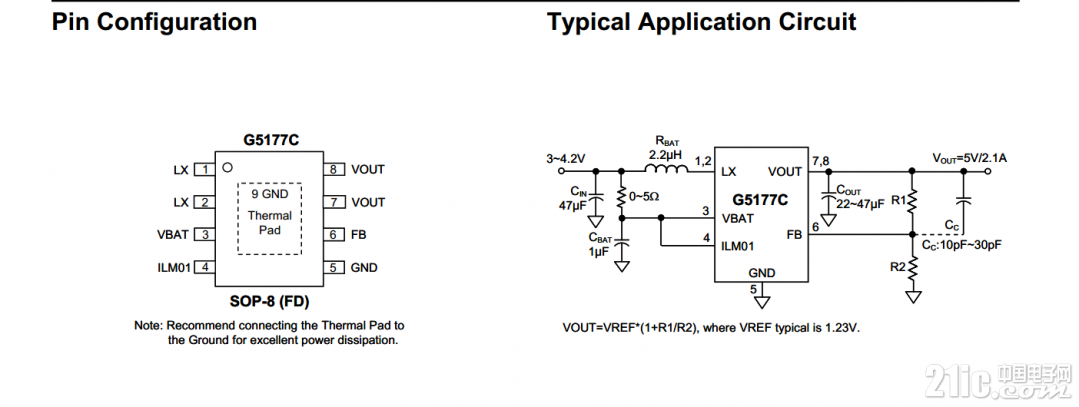

这是Datasheet资料
king5555发表于2016-8-3122:21
得先不短路2-3丶6-7。
先得不过载。
,没明白是什么意思。
。
。
调整一下R1,试试~

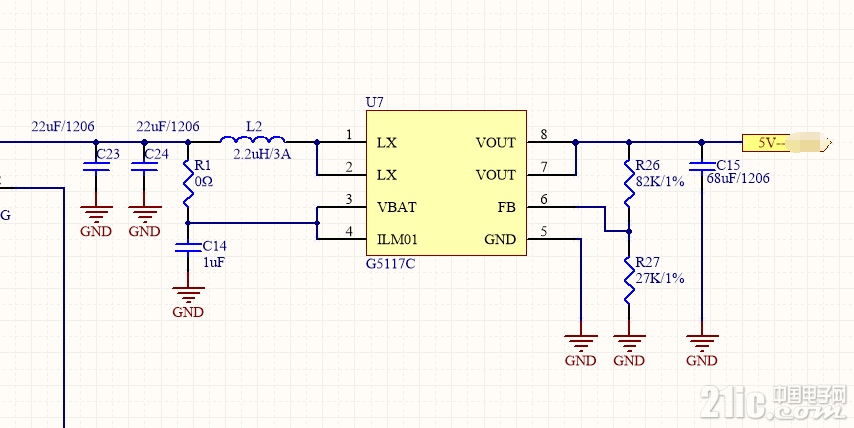

仔细看了一下,按照Datasheet来设计基本不会有多大问题,楼主的原理图没啥问题,对于电容的选择我想问下1206的封装有68uF的贴片电容吗?大多数都是用电解电容的,建议楼主再仔细核对PCB,别的没啥可建议的了
R1不要0R试试
68UF不要钽电容
换陶瓷22uf试试
或许你的钽电容焊反了
,谢谢各位的回复,已经解决了,原来是芯片散热接地焊盘没有接触好,(之前没有注意这个地方没有加锡)
,后来我加焊锡重新焊了,没有问题啦!
有始有终,不错.
不过输出那时就一个过孔出去,这样输出回路的线是不是细了点?
