这是LED驱动器后端的恒压电压，要改成恒流电路如何改？顺便请教下这个电路那个二极管的作用......此帖出自LED专区论坛

驱动器,二极管,如何

看了半天，没看见LED，甚至恒压输出端都没找到。

怀疑此电路的正确性，至少，两支电阻R186和R187并联，就不像正规设计。

没见到整体电路，不知道我说的对不对。

恒压电路，是以输出电压作为参考来调整的，而恒流电路，是以输出电流作为参考的。

图中，VOUT应该是检测输出电压的，如果把它接到电流检测电阻上，应该能够控制的。

maychang发表于2016-11-1616:46看了半天，没看见LED，甚至恒压输出端都没找到。

怀疑此电路的正确性，至少，两支电阻R186和R187并联，就...

LED是flyback的输出段负载，这个是flyback二次侧光耦的反馈部分。

。

。

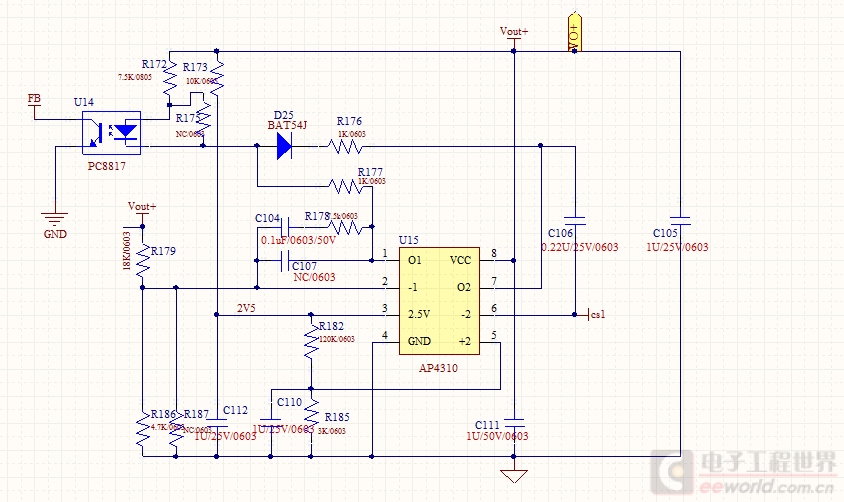

就这一个部分的图

dontium发表于2016-11-1616:54没见到整体电路，不知道我说的对不对。

恒压电路，是以输出电压作为参考来调整的，而恒流电路，是以输出...

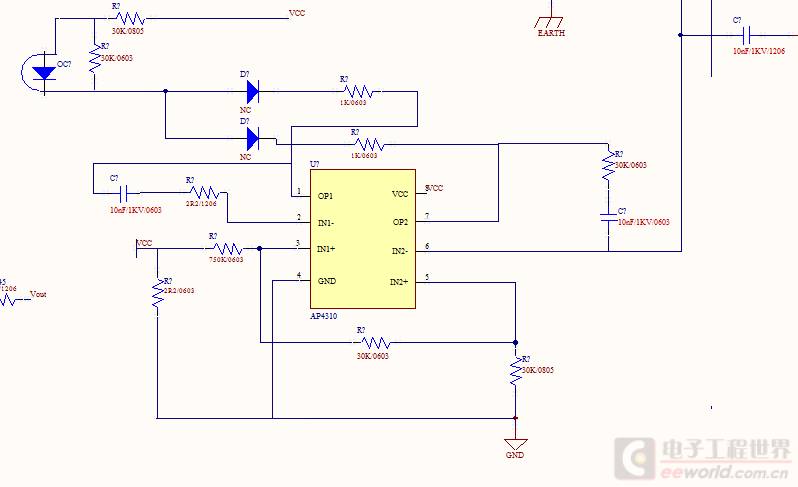

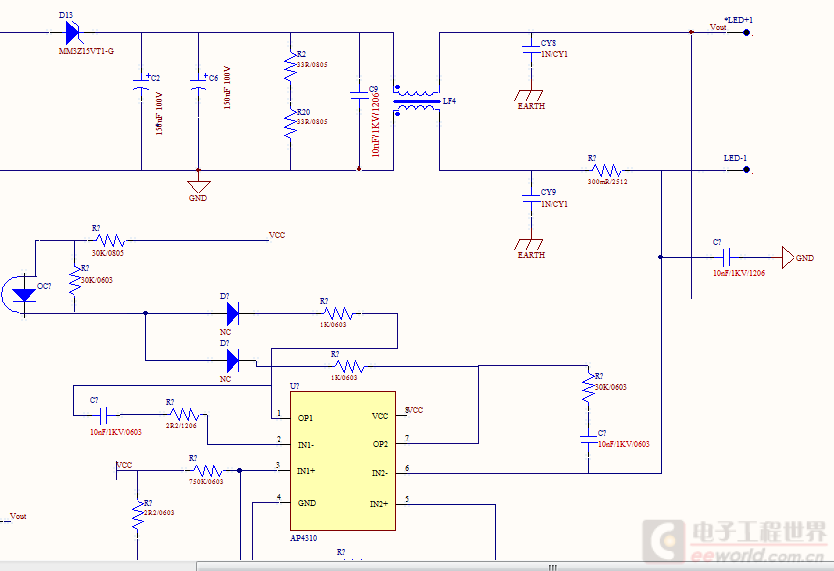

我改了一个flyback接这个模块的电路不知道对不对，我先副个图吧

电阻电容参数我还没有改，先不管参数吧

哦，那个R？（你不把它的号码标出来，我也没办法）不是检测电流的吗？把反馈放大器的输入端接到它上面就可以了。

warchiefl发表于2016-11-1617:00电阻电容参数我还没有改，先不管参数吧

“先不管参数吧”参数不管是不行的。

电流取样电阻仅仅是0.3欧姆，而反馈电阻(和dontium一样，你标注，我也没办法)是30千欧姆，还不说10nF电容容抗。

这个增益该有多大？几乎可以肯定：必发生大环路反馈的振荡。

谢谢各位。

。

。

昨天搞了一晚上基本弄懂了
