直播已结束。

请看下方的直播图文吧

观看视频直播可点击http://www.samsung.com/cn/很好的关于电池科普课最终确定了GalaxyNote7的电池的设计与制造出现了问题，导致自燃现象的发生。

两批电池出现不同的问题，A电池被发现右上角受到压迫导致短路（曲面设计更容易受到压迫），B电池是因为焊接中的毛刺刺穿电池导致了内部短路，以及个别没有使用绝缘膜或所贴绝缘膜过薄。

三星无线事业部负责人高东真：电池的设计和制造要求均由三星提出，但在上市之前没能够很好的验证和对此设计进行测试。

从结论上来看，GalaxyNote7燃损的原因在于电池。

我们为了追求创新与卓越的设计，就GalaxyNote7电池设置了规格和标准，而这种电池在设计与制造过程中存在的问题，我们未能在Note7发布之前发现和证实，对此我们感到非常痛心和抱歉。

据悉，此次三星Note7爆炸事件整个调查过程历时三个月，分别在越南/韩国/惠州工厂同时进行，三星为此动用了700余名工程师，检测了超过20万台全新的机器和3万多块电池单品。

你还会买三星手机吗？新闻：1月23日上午9时，韩国首都首尔市江南区三星总部大厦，三星正式对外宣布Note7手机爆炸原因。

三星电子无线事业部总裁DJKoh表示，“从结论上来看，GalaxyNote7燃损的原因在于电池。

我们为了追求创新与卓越的设计，就GalaxyNote7电池设置了规格和标准，而这种电池在设计与制造过程中存在的问题，我们未能在Note7发布之前发现和证实，对此我们感到非常痛心和抱歉。

”过去几个月，为找出GalaxyNote7发生燃爆事故的原因，三星开展了排查工作。

在调查过程中，三星对GalaxyNote7的硬件、软件，以及相关流程如组装、质检、物流等各个环节进行了排查。

为还原燃损发生过程，三星动用了700余名公司研究员和工程师、构建大规模的实验装置，测试了超过20万部组装完好的手机和3万多块电池，进一步明确了问题的根源。

同时，美国保险商实验室（UL）、Exponent实验室以及德国莱茵TUV集团等业内领先的第三方机构也应三星的委托，针对GalaxyNote7事件原因的可能性展开了调查。

这也是继2016年8月24日，韩国发生首起Note7手机爆炸事件以来，三星方面正式公布该款手机的爆炸原因。

此前，三星方面已经在全球停产、停售，并全面召回Note7手机。

2016年8月2日，被寄予厚望的三星新一代智能手机旗舰GalaxyNote7，开始在全球发售，并取得不俗销量。

但随后，Note7传出多起爆炸事故。

去年9月2日下午，三星正式召开新闻发布会。

三星手机部门负责人高东真对最近电池爆炸事件致歉，并称Note7爆炸由电池缺陷引起的，与手机本身无关，并宣布对GalaxyNote7的全球替换计划。

按高东真当时披露的信息，截止9月1日，三星客服中心总共登记了35起关于Note7的故障反馈，100万台手机里仅有24例存在电池故障。

他当时表示，三星将用户的安全置于首要地位，并决定停止Note7的销售，将对所有用户提供换机服务。

不过，换机显然未能解决问题。

此后，更换后的Note7再度曝出起火爆炸事故，让该款手机逐步走向停产、停售的末路。

值得一提的是，在中国市场，三星起初并未同步启动针对Note7的全球召回计划。

当时三星方面宣称，中国市场销售的Note7采用的是ATL（香港新能源公司）生产的电池，而其他市场Note7采用的三星自家公司SDI的电池。

不过，多名中国网友曝出自己购买的国行版Note7起火爆炸事故。

三星方面一度推断，该产品损坏是因外部加热导致。

此举引发中国消费者反弹。

去年10月，三星证实Note7终止生产，Note7也变成手机史上最短命的手机。

10月11日，三星在中国大陆启动Note7召回计划。

据国家质检总局官网披露，三星（中国）投资有限公司向国家质检总局备案了召回计划，决定自2016年10月11日起，召回在中国大陆地区销售的全部SM-N9300GalaxyNote7数字移动电话机，共计190984台（包含2016年9月14日公告首次召回的1858台产品）。

三星同时发布声明，再次向中国消费者致歉。

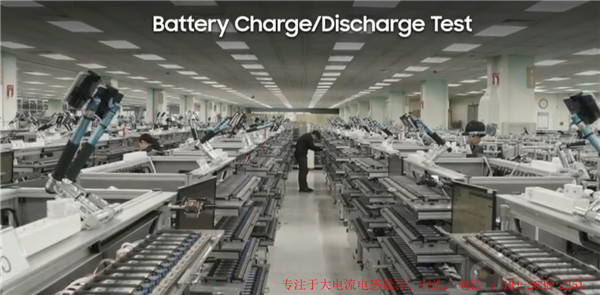

测试样机

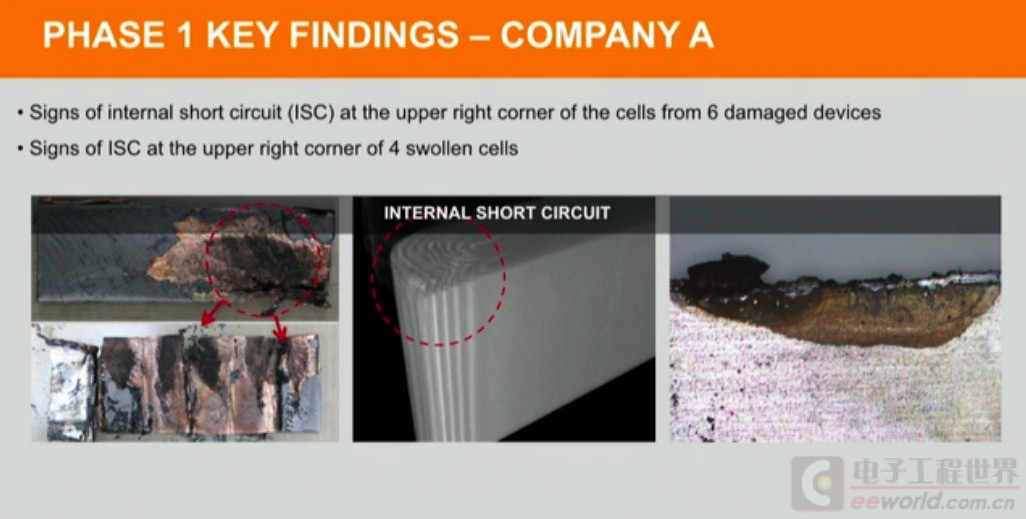

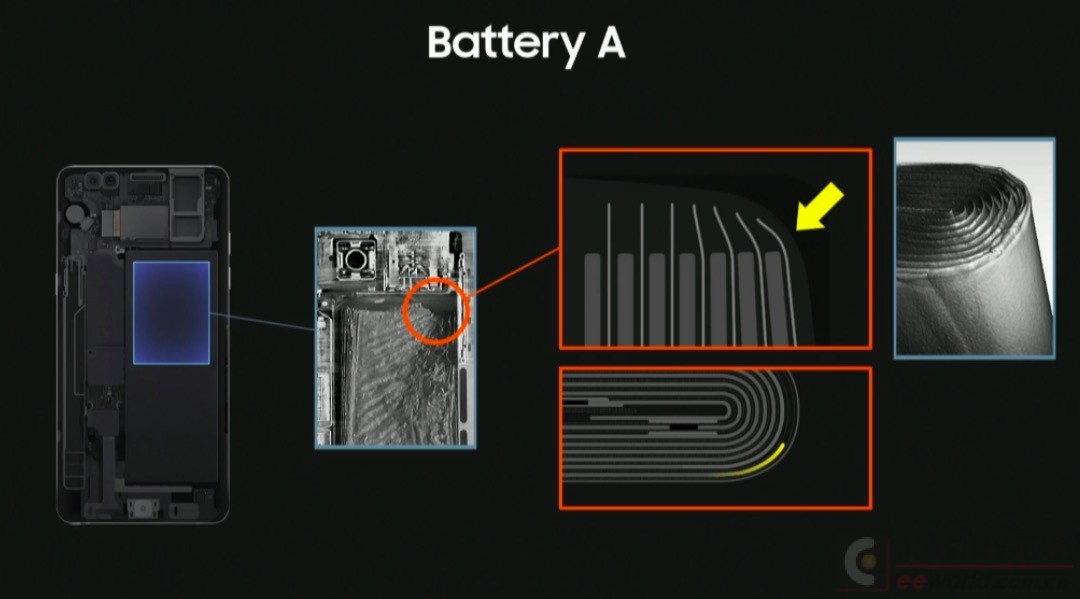

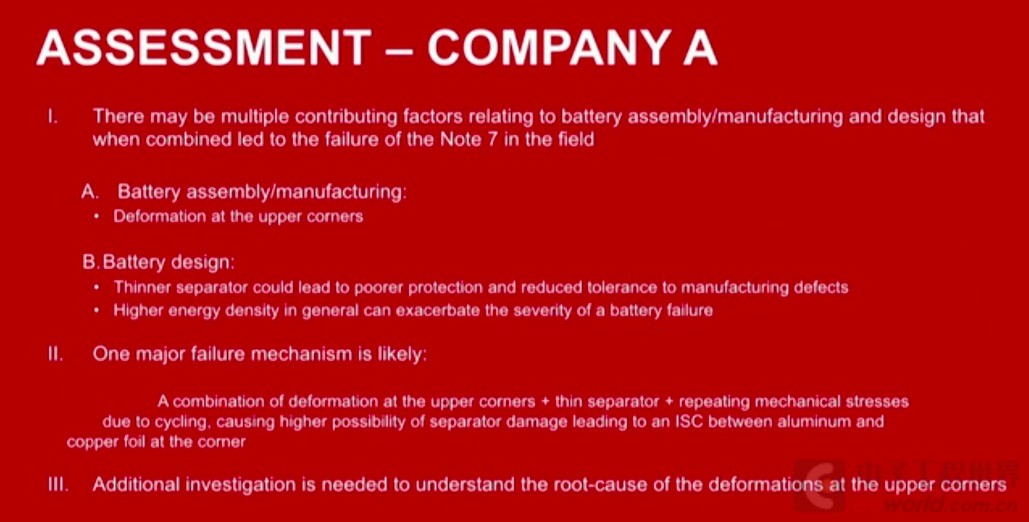

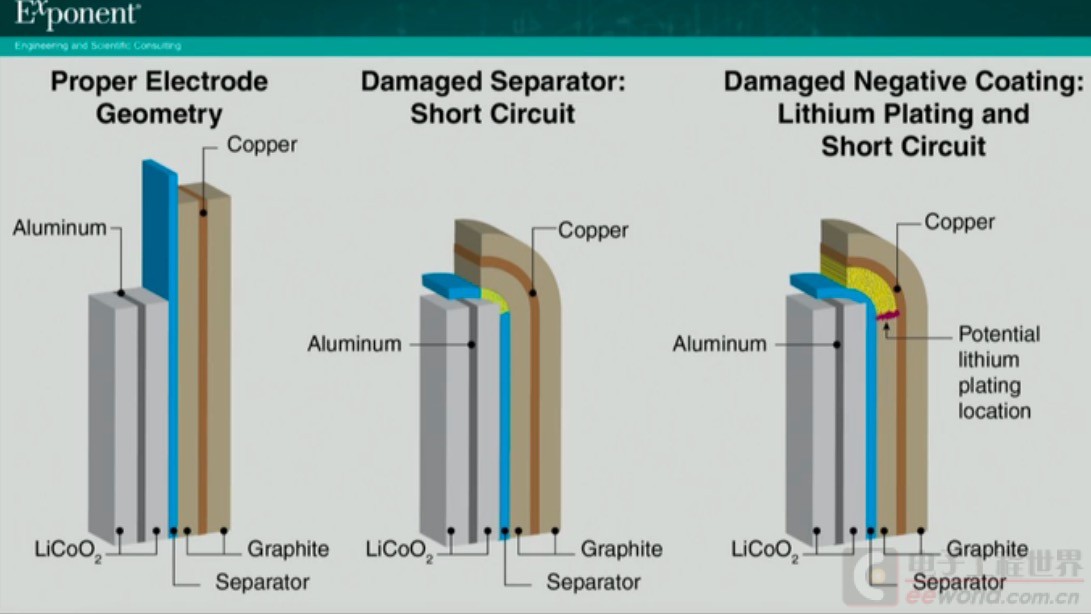

三星Note7的两种电池爆炸原因A公司的电池

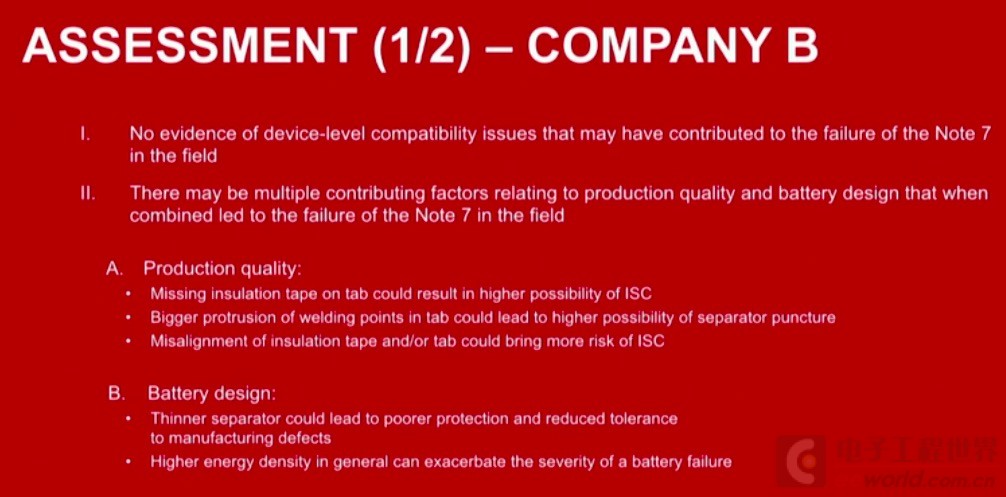

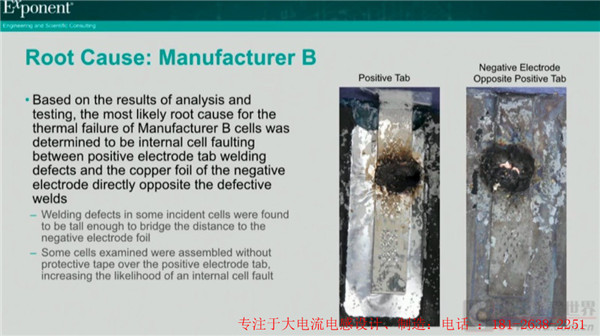

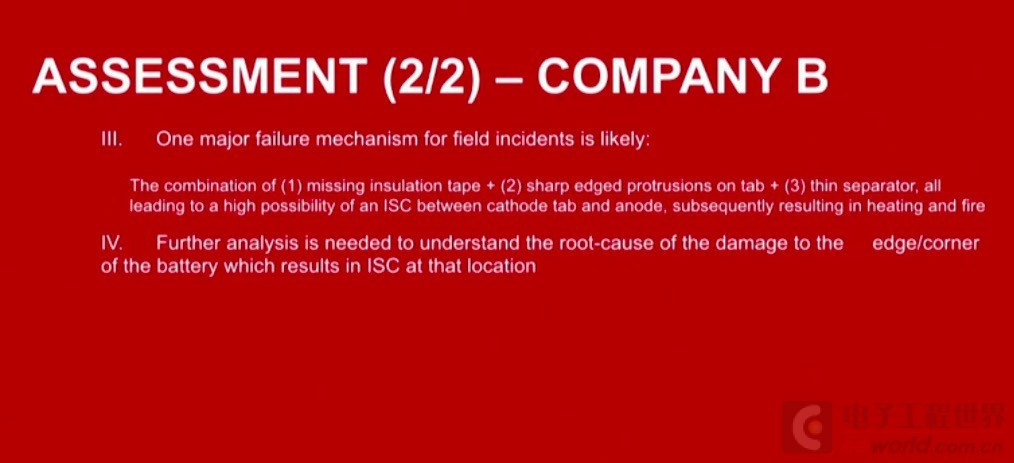

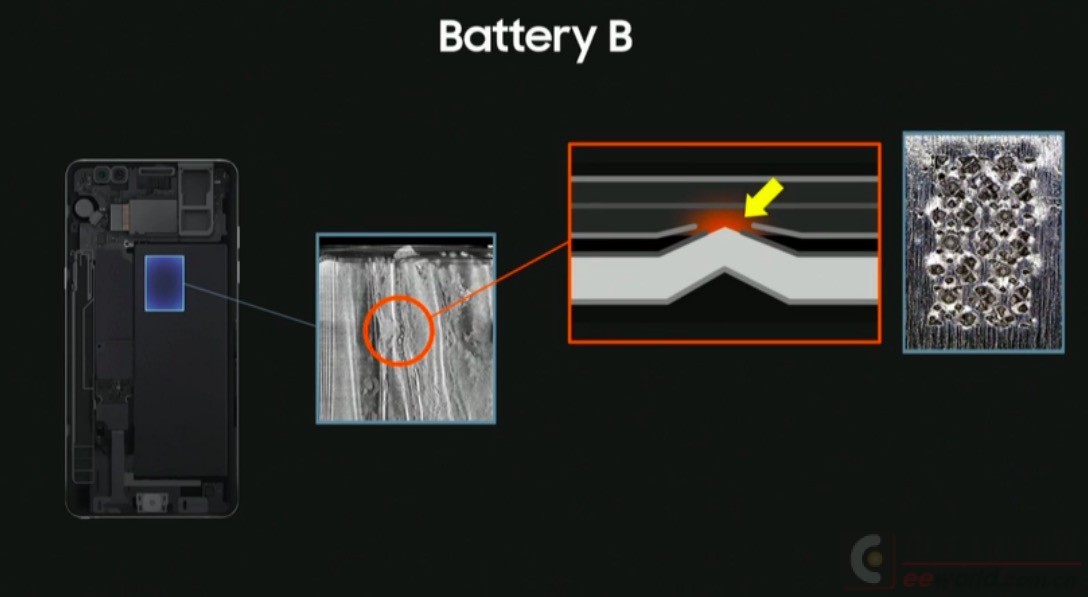

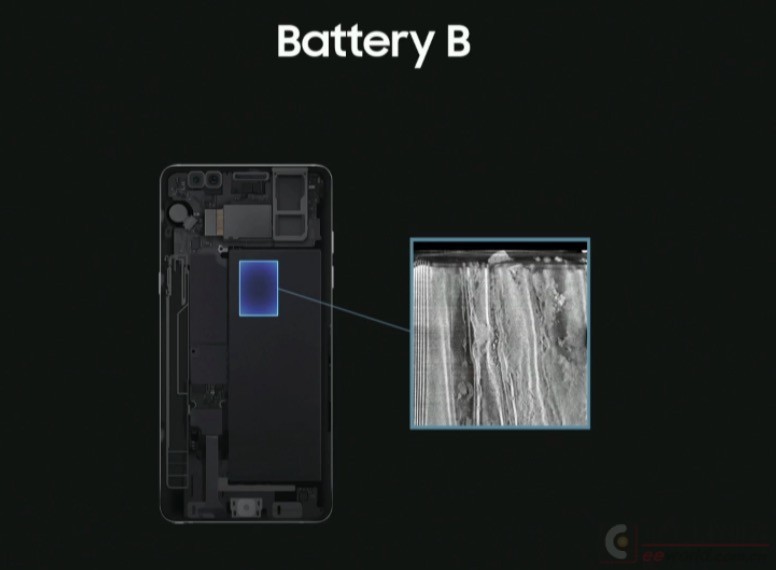

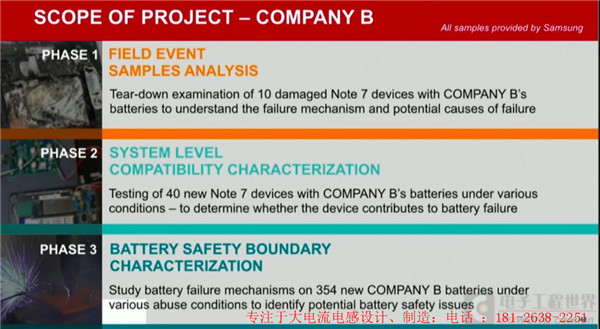

B公司的电池

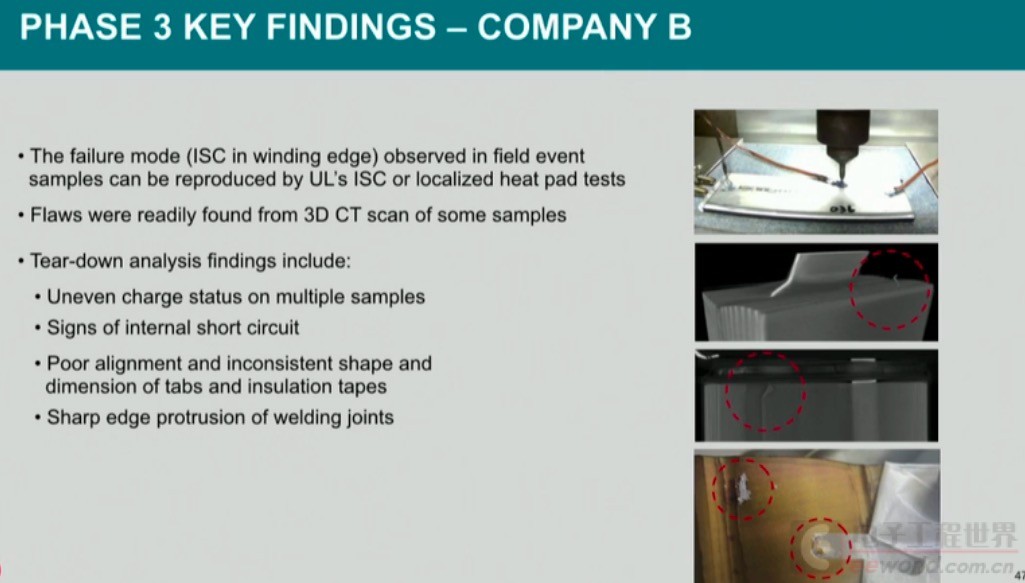

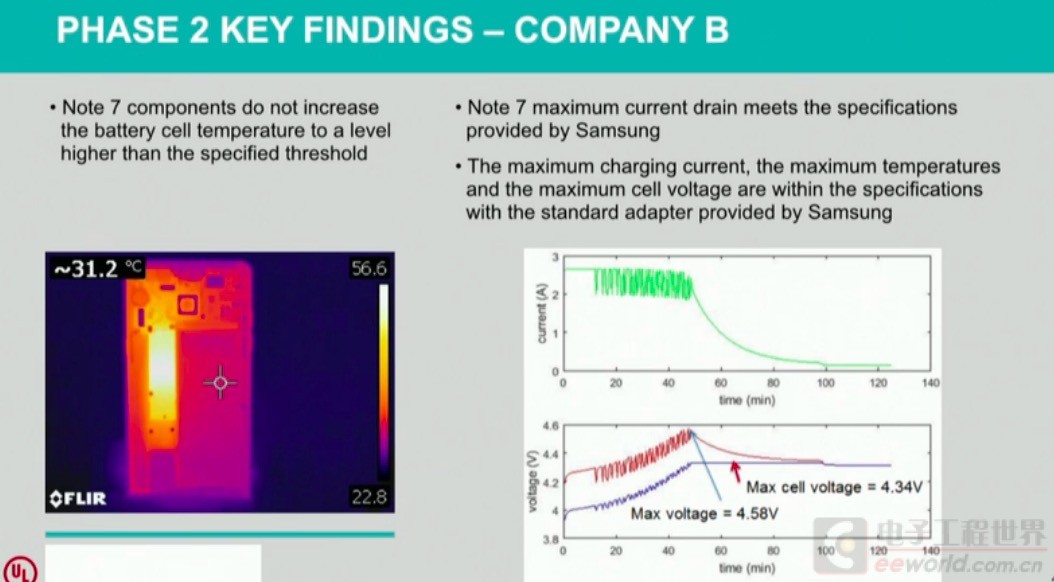

对B公司电池的第三次测验结果

测试从中国到越南运输过程中的500个样本

结果是没有问题此帖出自电源技术论坛

扫一扫，关注EEWORLD微信订阅号

行业资讯、电子趣闻、技术干货、精彩活动……尽可掌握~

新闻发布会,爆炸原因,三星

应该是昨天1月23日公布爆炸原因，是由美国保险商实验室（UL）、Exponent实验室以及德国莱茵TUV集团三家调查

qwqwqw2088发表于2017-1-2310:09应该是昨天1月23日公布爆炸原因，是由美国保险商实验室（UL）、Exponent实验室以及德国莱茵TUV集团三家调查...

昨天是22号。

。

。

王达业发表于2017-1-2310:15昨天是22号。

。

。

哈哈哈，，，今天刚刚公布的1月23日电23日上午9时，三星官方终于公布该公司GalaxyNote7的爆炸原因！

我来解释一下，电池A和电池B的燃烧原因都是内部短路，这个短路是设计问题，是无法通过外部设计制止的。

电池的结构本身就是正负极材料仅通过隔膜隔离开的，我觉得视频中说的燃烧都是隔膜的刺穿导致的。

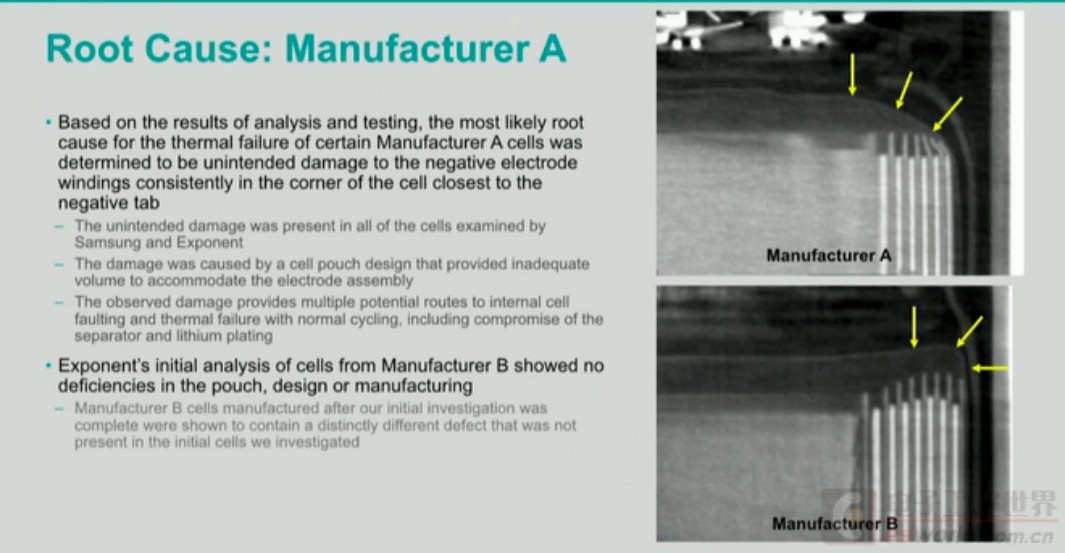

A类电池，负极tab弯曲，在长期使用后负极会有锂沉积，是树枝形状的，尖锐的外形，在外界挤压，尤其是边角位置，会增大刺穿隔膜造成内外部短路的可能。

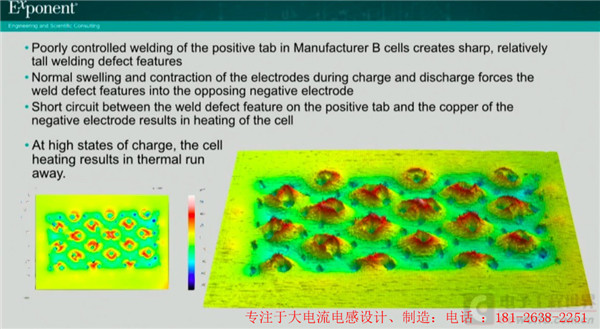

B类说明的更直接，就是超声波焊接时焊点不平导致正负极短路，至于绝缘胶带的位置，我估计是内部应该有，但是不确定，还请电池生产的相关人士介绍一下具体位置。

在这给我自己做个宣传，http://bbs.专注于大电流电感设计、制造/forum....4&page=2#pid2119867我会在下一期中结合NOTE7事件介绍一下电池老化机理相关内容，敬请期待。

简要视频如下http://news.sohu.com/20170123/n479388698.shtml

大批量生产质检很重要。
