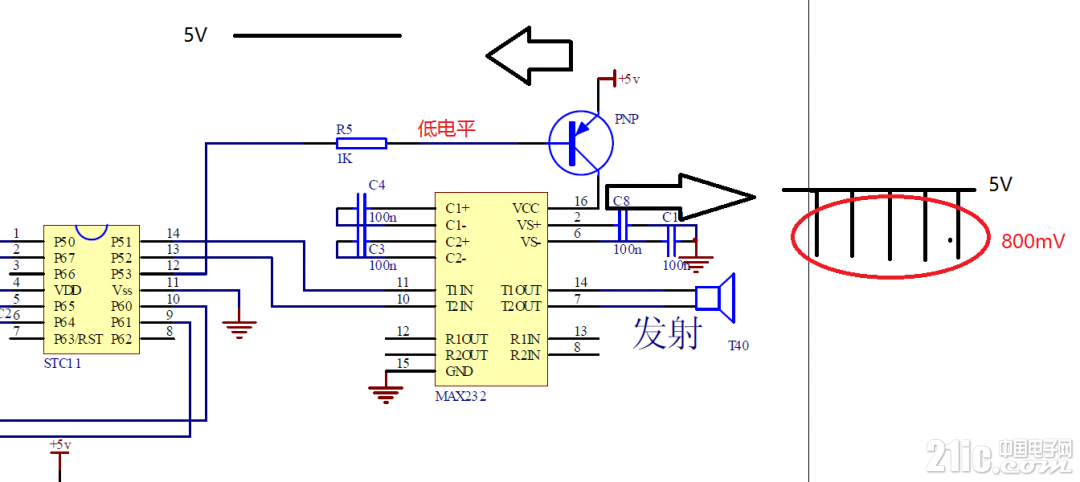

上图为一个SS8550的PNP管开关电路，5V的供电电压纹波在没经过PNP管之前波形是50mV左右，在经过三极管后产生800mV的毛刺，请问这个是怎么来的？

有没有人告诉我，小弟不大懂！万分感谢

求解求解

负载是喇叭？

戈卫东发表于2017-2-920:58

负载是喇叭？

负载是超声波探头的发射端

本帖最后由oayzw于2017-2-1011:20编辑

用逻辑分析仪或示波器看看R5的左端

另外R5的阻值1K可能小了

MAX232的VCC应该接个电容吧

毛刺是由于，三极管关断开启的延迟，以及线路上的干扰造成，改换成低压MOS效果会好或者增加反馈

5V电源内阻大！…

后面我找到问题点了，是因为P53输出的是一个正玄波，导致会出现这个问题，这样子就变成反向电路了

三极管集电极加个退耦电容就没有了

电源要接滤波电容
