我来回答，希望能帮到你。
可以用 Multism ，也可以用 Proteus 来仿真。因为它们都具备 MAX963 和 74HC123 的仿真模型。快变光线通过光电二极管在50欧姆电阻上产生的正的快变脉冲波形，可以用适当的信号源来替代。
我现用 Proteus 来仿真。
该电路本身不是数模转换电路，简单地说，是个信号整形电路。它的作用是：
将接收到的光电脉冲信号通过比较器进行幅度判别，把满足幅度要求的信号转换为宽度不同的正脉冲；
再用单稳态电路把宽窄不一的正脉冲信号整形为最小预定宽度的方波信号，作为计数脉冲，供后面的计数器使用。
对于密集出现的窄脉冲信号，可以利用具有可重触发特性的单稳态电路将它们整合成为一个稍宽一些的计数脉冲。
原图有两个引脚（U1:A_8，U2:A_1）未连线。U1:A_8应接地；U2:A_1应接地。
根据原图可知，50欧姆电阻上的光电信号是正极性的，所以那个交流耦合电容是可以取消的。加了它，会碍事的。

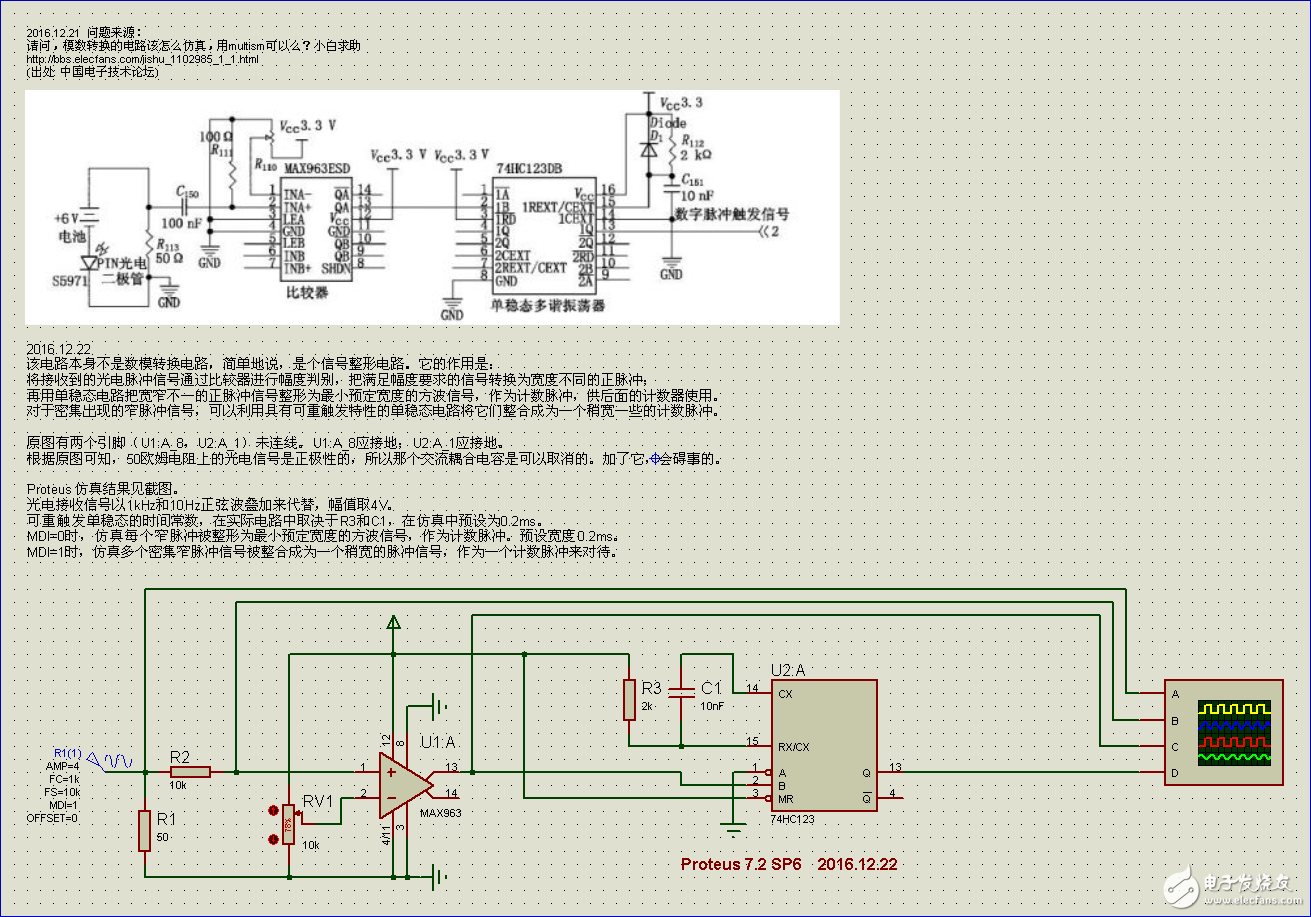

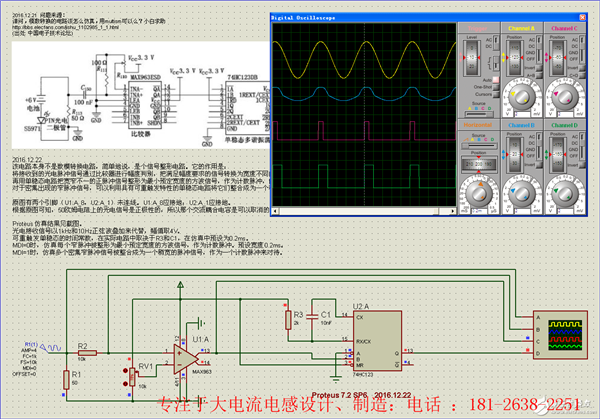

Proteus 仿真结果见截图。
光电接收信号以1kHz和10Hz正弦波叠加来代替，幅值取4V。
可重触发单稳态的时间常数，在实际电路中取决于R3和C1，在仿真中预设为0.2ms。
MDI=0时，仿真每个窄脉冲被整形为最小预定宽度的方波信号，作为计数脉冲。预设宽度0.2ms。
MDI=1时，仿真多个密集窄脉冲信号被整合成为一个稍宽的脉冲信号，作为一个计数脉冲来对待。
这个感觉可以的
王栋春 发表于 2016-12-19 22:01
这个感觉可以的
mln 发表于 2016-12-19 22:42
你知道一般这种带光电管的模数转换电路用什么仿真软件么？
superassent 发表于 2016-12-20 00:25
你拿个电位器代替不就行了！
mln 发表于 2016-12-20 08:37
你的意思是我用电位器代替光电管？我想仿真看它接受脉冲光的情况，电位器替代就不行了吧
superassent 发表于 2016-12-20 00:25
你拿个电位器代替不就行了！
mln 发表于 2016-12-19 22:42
你知道一般这种带光电管的模数转换电路用什么仿真软件么？
王栋春 发表于 2016-12-20 19:50
这个感觉用multism就行 只要找到合适的模型就行
nealcc 发表于 2016-12-21 09:46
可以仿真，可以使用论坛Protues软件，比较器和74HC系列都是支持仿真的芯片！
mln 发表于 2016-12-21 14:22
谢谢了，我之后试一下
mln 发表于 2016-12-21 14:21
恩 我之后试一试
JQ_Lin 发表于 2016-12-21 17:45
请问，电路图是你自己画出来的，还是书上的？
电路图本身就有问题。至少两个引脚没有连线。
王栋春 发表于 2016-12-21 20:21
不知仿真结果如何
mln 发表于 2016-12-22 10:29大功率电感厂家 |大电流电感工厂
现在还得把别的问题解决一下，还有前期要算的东西，头大
