FM 调频发射机，发射频率在模拟广播波段 88~108Mhz，用普通 FM 收音机接收，2 种音信输入，MIC 头将周边声音发送，CK 音信输入，调校可调发射线圈 L 可改变（微调）发射频率。

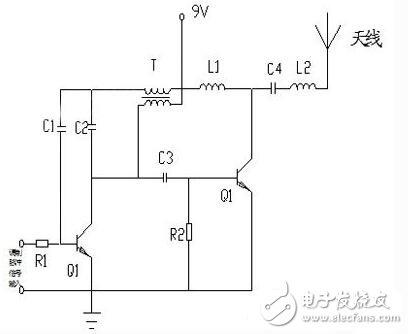

如图所示是无线发射器原理电路图，Q1 是共发射极变压器耦合振荡电路：负载是变压器 T 的衩级线圈，集电极输出信号经 T 耦合后，由次极经 C1 送基极，构成正反馈，起振。

基极同时送入低频调制信号，对产生的高频振荡进行幅度调制。

Q2 是缓冲放大级，Q1 的输出经 C3 耦合到 Q2（图中右边的“Q1”）基极，L1 是 Q2 的负载电感;并经 C4/L2 串联谐振电路送到天线发射。

R2 接地，也就是零偏置，由于输入信号幅度较大，且是以 C4/L2 谐振回路来选频的，所以不怕失真，这样效率较高。

T、L1 和 9V 处应该有一个连接点，这个电路由于基极没有直流偏置，电路都工作在丙类放大。

T 的初、次级间相位是相反的，就是 Q1 集电极电流增加时 T 的初级感生电动势右正左负，次级产生左正右负的感生电动势，对 C1 的充电电流加大，当集电极电流减小时与上述情况相反。

频率由 C1 的容量、T 的电感决定。

发射功率现在这些参数不能决定，电压知道，关键是电流不知道，电流（交流电流）由 Q2（后边三极管应该是 Q2）的电流、基极的驱动、L1 的阻抗决定。

说到接收距离，和接收机灵敏度、传播环境、天线高度，天线增益有关，笼统说也是理想距离，实际距离还有较大差别。

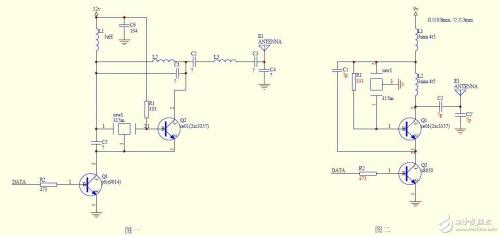

两电路基本原理一致，都是由 0、1 信号控制实现高频脉冲发射的电路，工作频率由晶振决定，从稳定性上分不出优劣。

图二电路简洁，稍容易调试些，图一在三极管集电极与电源间加了选频网络，在三极管集电极与天线之间也加了选频网络，输出频率更纯净，但调试要麻烦些。

再一点区别是图二上方三极管的基极通过电阻引入了交流负反馈，其实这对该电路稳定性的影响也并不明显。

电源上对地的高频电容还是保留为好，但图二中没有画出。
