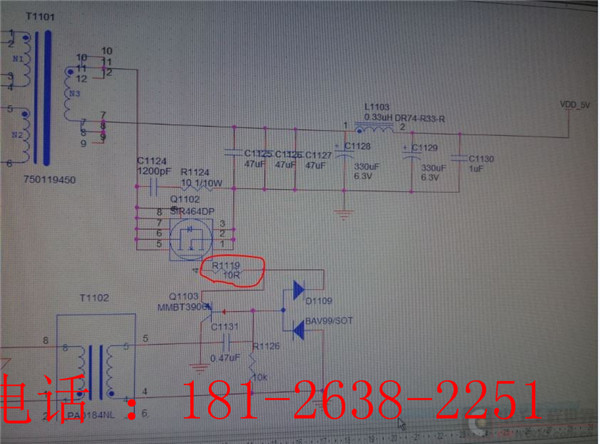

本帖最后由gurou1于2017-3-1217:03编辑电路疑问？如图：

如图：G极串了一个10Ω电阻之后，变压器、MOS管发热腻害，有前辈知道原因吗？此帖出自电源技术论坛

“如图：S极串了一个10Ω电阻之后，变压器、MOS管发热腻害”串10Ω电阻处，那是S极(源极)吗？

你串到的是g（栅极），应该只有导通时的充电电流，会很热吗？运行一段时间后还是很热吗？看看看是不是别的东西传过来的，再看看是不是短到别的地方去了

maychang发表于2017-3-1216:10“如图：S极串了一个10Ω电阻之后，变压器、MOS管发热腻害”串10Ω电阻处，那是S极(源极)吗？

前辈好眼力已修正多谢指点

wugx发表于2017-3-1216:23你串到的是g（栅极），应该只有导通时的充电电流，会很热吗？运行一段时间后还是很热吗？看看看是不是别的...

是栅极已经更正了运行一段时间后发热腻害换成0Ω正常，不知道其中的原理哦

gurou1发表于2017-3-1217:05是栅极已经更正了运行一段时间后发热腻害换成0Ω正常，不知道其中的原理哦

G极串联这样一支电阻，会使MOS管导通和关断均稍有延迟，且上升下降沿均会变得稍平缓(不够陡峭)。

这是因为该电阻与MOS管输入电容(包括密勒电容)构成一阶低通电路。

而你的电路恰恰是对MOS管导通和关断要求相当高的同步整流电路。

为什么要增加这么一支10欧电阻？

10Ω，对驱动力的影响不大，变压器发热、管子发热，------首先检查一下负载，是不是太重？

对了，变压器驱动，本来它的边缘就不太好，所以,G极一般不用加那个10Ω的电阻。

本帖最后由wugx于2017-3-1217:54编辑wugx发表于2017-3-1216:23你串到的是g（栅极），应该只有导通时的充电电流，会很热吗？运行一段时间后还是很热吗？看看看是不是别的...

电阻上有电流就会产热啊，Q=I^2*R*T，P=I^2*R，一般电流是mA、uA级的（集成电路也常见里nA，pA级的），所以次方一下，会更小，而电阻变化一个数量级那热量就很大了，更何况你的是从0欧变到了10附近，发热是正常的，为是么会很热里？估计表面不到60度（烫手）吧，是不是你开关频率太高了？

maychang发表于2017-3-1217:15G极串联这样一支电阻，会使MOS管导通和关断均稍有延迟，且上升下降沿均会变得稍平缓(不够陡峭)。

这是因为...

前辈一看就是行家啊我一个同事也是说这样对导通、关断有影响但是不知道具体的原因您说的有点明白了，是因为阻容电路构成一阶延迟电路嘛，然后导致延迟？合作方建议加的，我们原本设计也没有的。

dontium发表于2017-3-1217:2510Ω，对驱动力的影响不大，变压器发热、管子发热，------首先检查一下负载，是不是太重？

应该跟负载没关系

wugx发表于2017-3-1217:47电阻上有电流就会产热啊，Q=I^2*R*T，P=I^2*R，一般电流是mA、uA级的（集成电路也常见里nA，pA级的），所...

不是指电阻发热很多器件都烫

mos管发热栅极驱动关系不大，主要是负载，即通过DS端的电流大小，管子要背散热器的

加电阻应该只会影响MOS管的导通与关闭时间，应该跟发热没多大关系

qwqwqw2088发表于2017-3-1220:35mos管发热栅极驱动关系不大，主要是负载，即通过DS端的电流大小，管子要背散热器的

不加电阻正常哦

雨枫发表于2017-3-1321:34加电阻应该只会影响MOS管的导通与关闭时间，应该跟发热没多大关系

不加电阻正常哦
