设计多轨电源时,每增加一个电源轨,挑战都会成倍增加。
设计师必须考虑怎样动态协调电源排序和定时、加电复位、故障监视、提供恰当的响应以保护系统等方方面面。
有经验的设计师都知道,随着项目从原型向生产环境转变,成功应对这种动态变化环境的关键是灵活性。
在开发过程中,能够最大限度减少软硬件更改的解决方案是理想解决方案。
理想的多轨电源设计方法是,一项设计自始至终只用一个IC,在该产品的整个生命周期中无需更改布线。
该IC对多个电源轨自主进行监察和排序,并与其他IC协作,无缝地监察系统中多个电源稳压器,提供故障和复位管理。
当系统连接到I2C总线时,设计师可以运用功能强大、基于PC的软件,实时配置系统、实现系统可视化并调试系统。
LTC2937正合需求。
这是一款具EEPROM的6通道电压排序器和高准确度监察器。
6个通道每个都有两个专用的比较器以±0.75%的准确度准确地监视过压和欠压情况。
比较器门限可在0.2V至6V范围内以8位分辨率单独地设定。
这些比较器速度很快,具10μs抑峰传输延迟。
每个排序器通道都有一个使能输出,可控制一个外部稳压器或一个通路FET的栅极。
监察器电压和排序器定时的所有方面都是可单独配置的,包括向上排序和向下排序顺序、排序定时参数、以及故障响应。
内置EEPROM使该器件完全实现了自主化,能够以正确状态加电以控制系统。
此外,多个LTC2937可协作运行,以对一个系统中多达300个电源自主排序,进行所有操作时都使用单条通信总线。
通过LTC2937的自主故障响应行为以及调试寄存器,可控制、查看和管理电源故障。
LTC2937自动检测故障情况,并能够以协调一致的方式给系统断电。
该器件可保持断电,或尝试在故障后重新给电源排序。
在具备微控制器和I2C/SMBus的系统中,LTC2937提供有关故障类型和原因以及系统状态的详细信息。
微控制器可以就怎样响应做出决定,或者允许LTC2937自己响应。

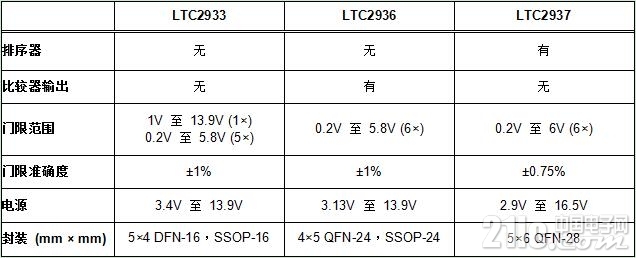

表1:具EEPROM的可编程6通道排序器和监察器
