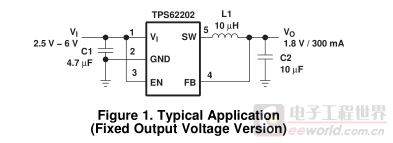

用的这个电路,在使用中发现以下问题:空载或者负载电流很小(30几ma)时,输出纹波会较大,5mv左右(示波器可以看到个频率很低的尖峰),但是如果输出电流较大(测试时直接接了个22R电阻做复杂,电流接近100ma)时,纹波反而很小,只有几十个uV,这种情况怎么处理?是电感电容取值不合适吗?实际使用中:输入5.0V,电感22U,输出电容100U+此帖出自电源技术论坛
貌似电感值太大了?TI官方电阻才2.2U
本帖最后由maychang于2017-3-312:20编辑输出电流很小,纹波反而比较大,这是常有的事。
纯电容滤波(工频变压器整流常见的电路),必定是输出电流越小,纹波越小。
电感滤波则反之,输出电流越大,纹波越小。
原因很简单:纯电容滤波,电容与负载并联,负载电阻越大,纹波电流流过电容的越多。
纯电感滤波,电感与负载串联,负载电阻越小,纹波电压分到电感上的越大。
maychang发表于2017-3-312:04输出电流很小,纹波反而比较大,这是常有的事。
纯电容滤波(工频变压器整流常见的电路),必定是输出电流越...
有什么解决办法没有?电池供电,必须用DCDC降低功耗。
zhongrt发表于2017-3-314:29有什么解决办法没有?电池供电,必须用DCDC降低功耗。
猜测你的芯片已经工作于“正常”,然后“关断”的间歇状态。
因为你提到“示波器可以看到个频率很低的尖峰”。
三个办法,但不一定有效:1、加大电感量。
现在是22uH,考虑加大到47uH,甚至100uH。
此法改变了开关电源的环路响应,可能会不稳定。
2、减小电感量,用手册推荐数值,同时加大电容量。
3、在Vo之后再加一级LC滤波。
只能说试试看。
问题是,5mV的纹波会对楼主的应用造成影响么?如果无影响就不必关心。
想进一步降低纹波,先试试加大输出滤波,且用瓷介电容+钽电解+铝电解(三者容量从小到大)并联,同时务必注意PCB的布局走线,特别是输出采样和滤波部分。
这类开关电源的设计要点可以去我的blog中看一篇老帖。
maychang发表于2017-3-315:18猜测你的芯片已经工作于“正常”,然后“关断”的间歇状态。
因为你提到“示波器可以看到个频率很低的尖峰...
改变电感值似乎没什么效果,直接试了100U,都听到电感嘶叫了,手册推荐是2.2U,手头上没有,但试了4.7U的,区别跟22U不大。
chunyang发表于2017-3-317:47问题是,5mV的纹波会对楼主的应用造成影响么?如果无影响就不必关心。
想进一步降低纹波,先试试加大输出滤...
5MV有没有影响这个不好说,也许有也许没有,但关键不在这里,量产的机器,大概10-20%的机器会发生这样的现象,而且有些重新开下机器就正常了,但还有部分是无论怎么样都不行的。
之前这种情况都是通过更换DCDC芯片来解决,有的时候更换一次就可以了,但又的时候要反复更换几颗才行,总觉得换芯片不是解决之道,所以才寻求解决方案。
zhongrt发表于2017-3-318:325MV有没有影响这个不好说,也许有也许没有,但关键不在这里,量产的机器,大概10-20%的机器会发生这样的...
有没有影响靠的是分析,会分析就好说。
部分电路如此,说明器件参数离散性临界,这也许只是器件参数问题,也许也跟设计(主要是PCB)有关。
没有说满载是多大纹波电流接近100ma,纹波反而很小是多少,测量时要接近IC的管脚可以换换小ESR的滤波电容试试
TI的TPS6XXX系列的芯片,一般轻载省电模式,在轻载的时候芯片工作在VFM模式,这样纹波很大,当负载进入到大负载的时候,芯片才进入到PWM,这个时候电压纹波会很小。
@qwqwqw2088@chunyang该产品是一个HIFI级音频产品。
纹波大会影响输出的底噪、THD等参数,以及听感等。
轻负载时纹波5MV;负载电流100MA时纹波小于0.1MV,安捷伦万用表相同情况下测得结果,示波器也能看到明显区别。
有没有什么型号可以直接代替,管脚兼容。

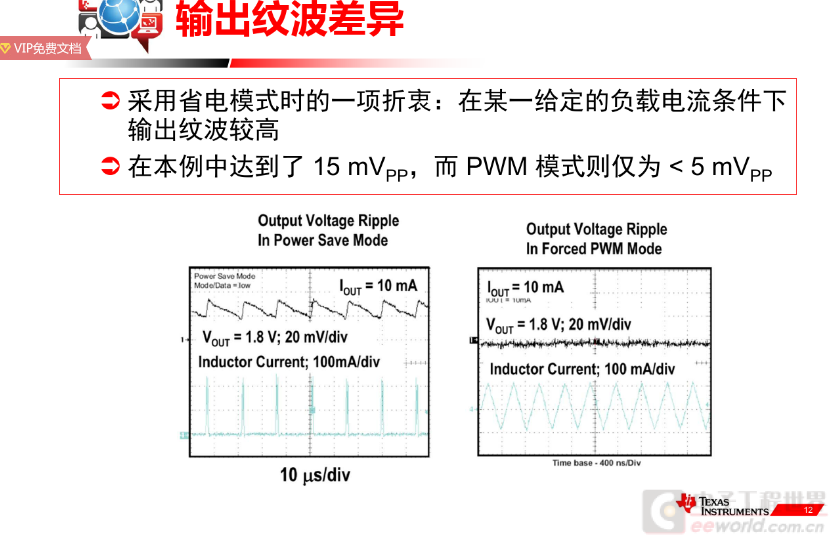

看TI的文档,还真是因为工作在省电模式(PFM模式)下造成的。
脉宽调制(PWM)-与脉冲频率调制(PFM).pdf(1.31MB,下载次数:57)2017-3-611:10上传
点击文件名下载附件
zhongrt发表于2017-3-610:14@qwqwqw2088@chunyang该产品是一个HIFI级音频产品。
纹波大会影响输出的底噪、THD等参数,以及听感等。
...
居然不仔细看器件手册啊,轻载下的工作模式不同,那就没办法彻底解决,必须换用合适型号的器件,去TI的官网看选型资料吧。
