本人想设计一个信号采集电路，将传感器信号传输至AD采样模块。现场所用传感器输出信号幅值均为5V，但所叠加的偏置电压不一样，如叠加8V则为3~13V，或叠加-8V则为-3~-13V。因此想设计一个通用电路，先用高通滤波电路将信号直流部分滤除，之后叠加5V抬升电平，信号转为0~10V，最后用分压电路转为0~3V，电路图如下，不知是否可行，另外是否每一级电路都要加电压跟随？请各路大神们指教，多谢多谢！！

Chris·波 发表于 2017-1-7 22:47
您好，能否解释一下为何串一个隔直电容后ADC会采到0V？隔直电容不是只会滤除截止频率以下的交流信号吗？谢谢

有个问题，可能中间运放的电源电压不足，得换成12V供电

楼主为何不直接采用低压运放IC呀

王栋春 发表于 2017-1-6 21:42
楼主为何不直接采用低压运放IC呀

Chris·波 发表于 2017-1-6 21:48
经过5V抬升以后电压达到了0~10V，低压运放输出到不了啊。。

本帖最后由 nealcc 于 2017-1-7 10:01 编辑

你的传感器输出信号是直流信号还是交流信号。（虽然你的幅度是5V），如果是直流信号，你的电路一进来就过一个C4 ，那ADC基本采集到的都是0V了！

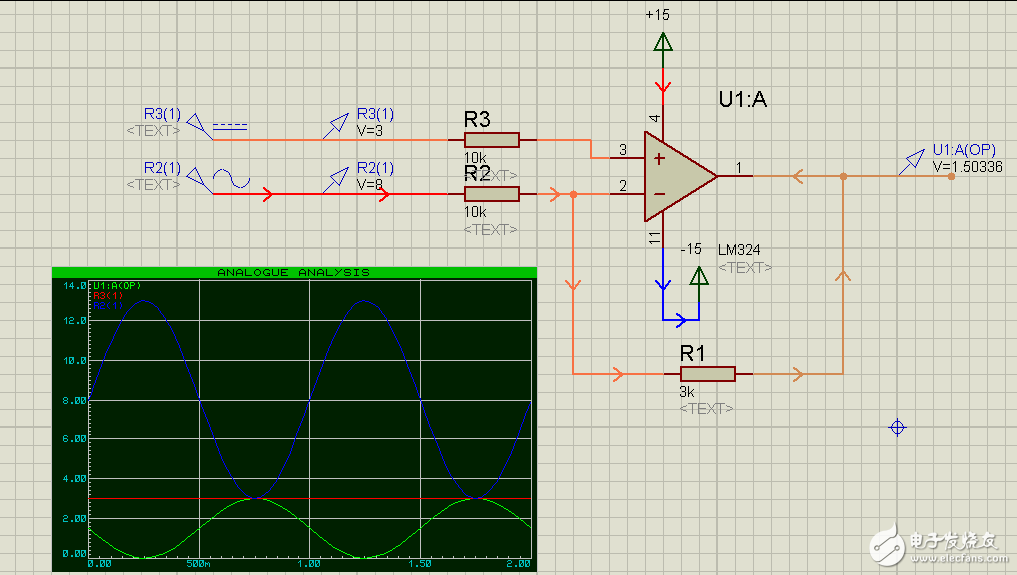

所以一个反向信号输入的可以实现信号幅度衰减，直流电平偏移，以及滤波，阻抗变换输出的功能！

nealcc 发表于 2017-1-7 08:40
你的传感器输出信号是直流信号还是交流信号。（虽然你的幅度是5V），如果是直流信号，你的电路一进来就过一个C4 ，那ADC基本采集到的都是0V了！

所以一个反向信号输入的可以实现信号幅度衰减，直流电平偏移，以及滤波，阻抗变换输出的功能！

nealcc 发表于 2017-1-7 08:40
你的传感器输出信号是直流信号还是交流信号。（虽然你的幅度是5V），如果是直流信号，你的电路一进来就过一个C4 ，那ADC基本采集到的都是0V了！

所以一个反向信号输入的可以实现信号幅度衰减，直流电平偏移，以及滤波，阻抗变换输出的功能！

nealcc 发表于 2017-1-7 08:40
你的传感器输出信号是直流信号还是交流信号。（虽然你的幅度是5V），如果是直流信号，你的电路一进来就过一个C4 ，那ADC基本采集到的都是0V了！

所以一个反向信号输入的可以实现信号幅度衰减，直流电平偏移，以及滤波，阻抗变换输出的功能！

nealcc 发表于 2017-1-8 18:40
所以，我在询问了解你提到的“将传感器信号传输至AD采样模块” 这个传感器信号的特性。

通常诸如温度、湿度、压力、亮度的原始传感器数据均是离散的电压信号。

说的超赞~(≧▽≦)/~欢迎随时来电，手机号与微信同号，谢谢！
