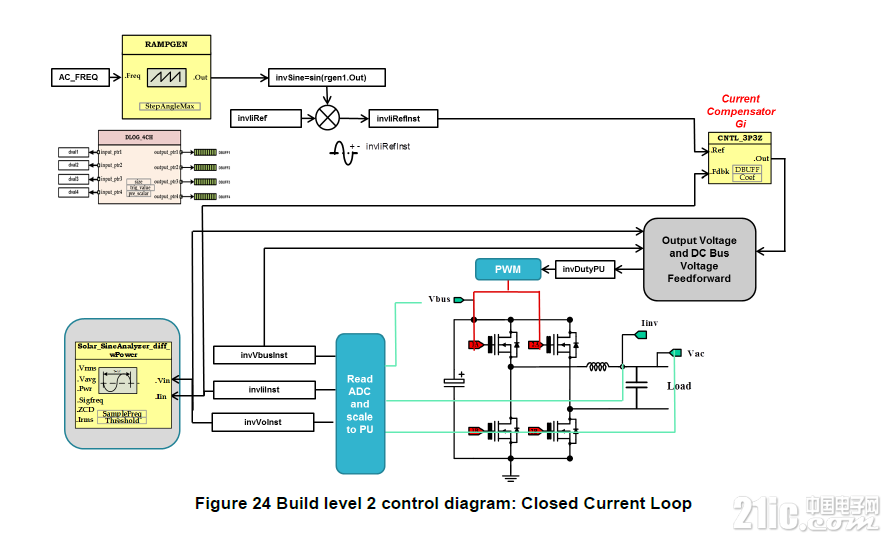

在TIpowersuit里面有一套逆变器套件SinglePhaseInverter:VoltageSource，里面关于电流环的设计如图1所示：

图1

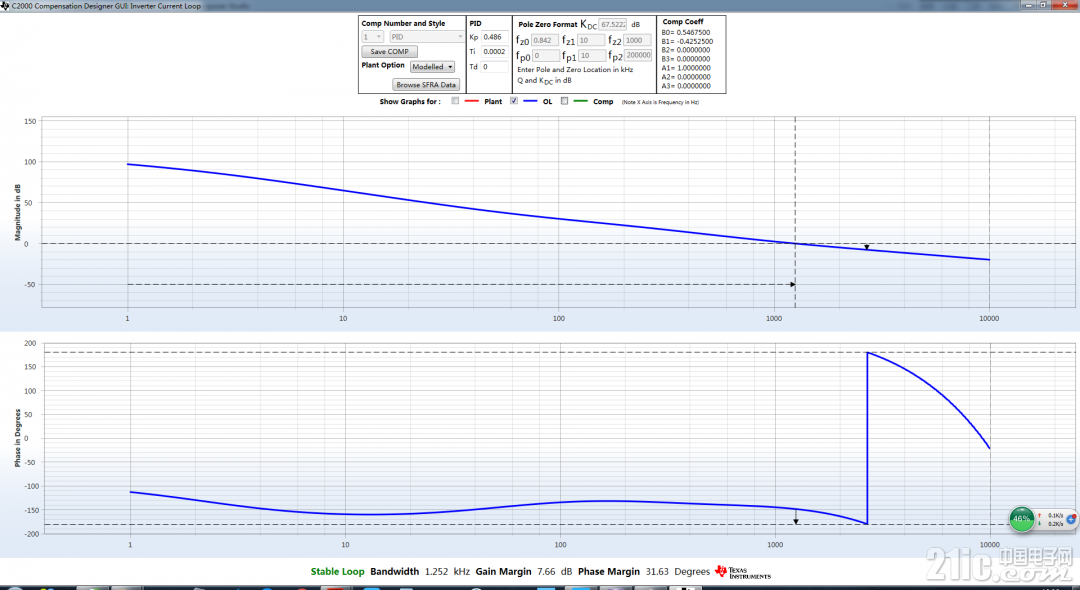

用了函数SFRA_F_COLLECT(&cntl3p3z_InvI_vars.Out,&invIiInst)来求解电流环开环频响特性得出如图2所示：

图2

电流环开环频率响应不应该是电流补偿器Gi的输入到采样的响应吗，为什么程序里用了Gi的输出到采样的响应呢？

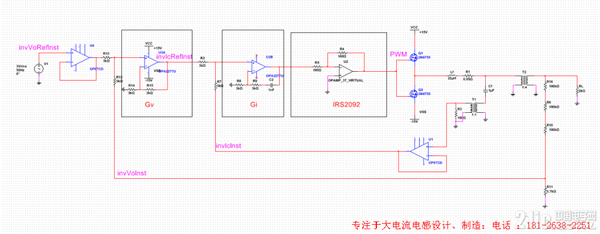

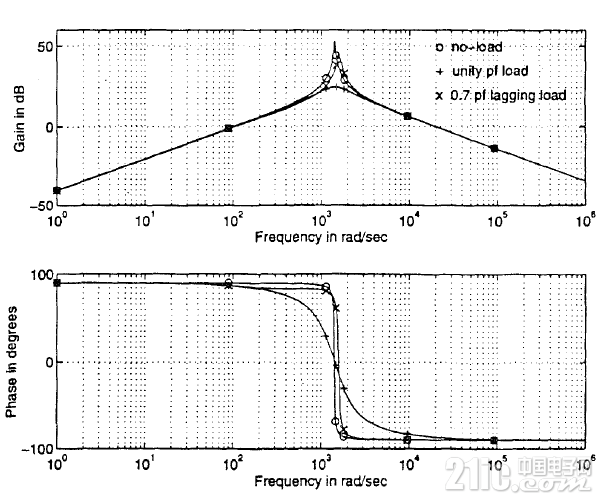

我的交流电压源电路如图3，包含了电压外环和电流内环，测得Gi的输入基准信号invlcReflnst到反馈invlclnst的电流环开环响应如图4所示，为什么跟TI的电流环开环不一样呢。

。

图3

图4

我的双环接法应该没有错吧，电流环的稳定怎么那么难调，是我理解有误么，有做过这方面的朋友解释一下么，谢谢
