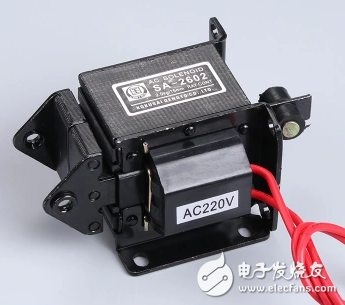

这种电磁铁直接接到220V交流电上使用会出问题吗？
当然我是用继电器控制它的。
据说电磁铁在电路断开时候会有反电动势，如果是直流电的话一个二极管反接就解决了，
但是如果不用直流电，直接上220V交流电，二极管反接又没法用，在电路断开时候的反电动势又怎么解决呢？

还是说直接上220V交流电没事，如果没事的话，为什么会没事呢？


然后我发现咱们的手机充电器啊，电瓶车充电器啊，电脑电源啊，里面的变压器都是线圈呢，这样的话当我们拔掉这些电器的时候都会产生反电动势，就是冒火花啦，不过好像都没事呢。

810783926 发表于 2017-3-2 22:28
唔 双向可控硅 我会采纳的，但是这个太高级了，完全不懂，在我还要继续努力学习啊

220伏电磁铁可以直接使用，没有什么事的

这个当然没问题了  不过这种方式的电磁铁不适合长时间运行的  这个不需要加装续流二极管的  续流二极管只是针对直流回路而言  在交流回路当中如果有续流二极管会短路的

王栋春 发表于 2017-3-2 19:31
这个当然没问题了  不过这种方式的电磁铁不适合长时间运行的  这个不需要加装续流二极管的  续流二极管只是针对直流回路而言  在交流回路当中如果有续流二极管会短路的

810783926 发表于 2017-3-2 19:38
我用单片机控制的，电磁铁每次工作0.1秒，但是工作次数会很频繁的，最快速度1秒一次，这么频繁的断开电路，不停地产生反电动势没事的吗

王栋春 发表于 2017-3-2 19:41
这个当然有一定的干扰和冲击  建议加装RC吸收电路  这个资料度娘上有的   如果长时间使用楼主最好为线圈加个风扇 进行强冷

810783926 发表于 2017-3-2 20:09
RC吸收电路可以装在交流电上吗

王栋春 发表于 2017-3-2 20:10
可以并在线圈两端的

810783926 发表于 2017-3-2 20:21
RC吸收电路不大懂，是按图这么连接的吗？
应该要二极管的把，不然交流电就穿过去了

可以加一个47压敏电阻

王栋春 发表于 2017-3-2 20:40
我仔细看了一下 感觉你用光耦控制双向可控硅的方案才是王道  接触器动作速度应该太慢而且对于触点也有烧蚀

其实我就是怕这车间七八个电磁铁一起工作把公司的电路电器还有机器给烧了就不好了

810783926 发表于 2017-3-2 22:07
在万能的淘宝找到了这个你说的   RC吸收回路模块，   虽然原理不太懂，不过有现成的模块最好了，能用就行，
然后我画的那个电路肯定画错了

王栋春 发表于 2017-3-2 22:20
好吧   我推荐你用双向可控硅 你考虑一下

是的，直接可以的

绝对可以，要不就不会标注220V了。

一个简单的电气问题，让你们复杂化了，这个就是工厂机床上控制用的电磁铁，信号控制中间交流接触器，中间交流器控制电磁铁。交流电没有什么所谓的续流！！！
如果用单片机控制，IO口控制小型直流继电器（这个继电器要加二极管），直流继电器再去控制中间交流接触器。
还有你说电磁铁工作0.1秒，这个好像很牵强！！！貌似吸合释放不一定这么快！电磁铁主要是用于大力量牵引控制机关。

qingcaodi128 发表于 2017-3-4 08:38
一个简单的电气问题，让你们复杂化了，这个就是工厂机床上控制用的电磁铁，信号控制中间交流接触器，中间交流器控制电磁铁。交流电没有什么所谓的续流！！！
如果用单片机控制，IO口控制小型直流继电器（这个继电器要加二极管），直流继电器再去控制中间交流接触器。
还有你说电磁铁工作0.1秒，这个好像很牵强！！！貌似吸 ...

还是需要多观察学习
