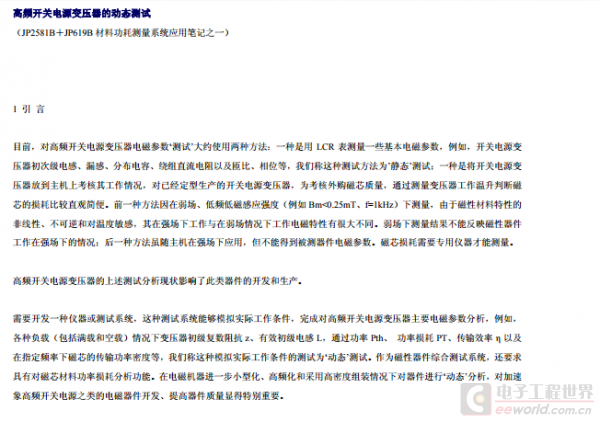

每天加点料,让自己更进一步!今天的加料资料是:高频开关电源变压器设计中的动态测试本文介绍了JP2581B+JP619B材料功耗及器件功率测量系统是专为磁性材料功率损耗快速测试设计的,由于该系统是一种测量条件可以模拟实际应用的磁性器件’矢量’分析仪器,因而可以用作功率电磁器件复数阻抗动态分析。
测试实例说明,对于多数功率磁性器件,系统测试精度优于3%,操作快速、十分简便。
除正弦波外该测试系统还特别提供了方波和三角波测试能力,为磁性材料和磁性器件多种波形动态测试创造了条件。
为保证B正弦,测试系统专门增设了电流补偿功能。
系统的测量原理是经典的。
因此,可用于与复数阻抗有关的其它器件参数测量,例如,电子镇流器负载特性分析和空载(启动)频率以及有载(工作)频率变化的动态测量。
本文是作者在磁性材料测试和磁性器件开发、应用研究中使用该测试系统的一点心得,仅供参考。
此帖出自电源技术论坛
