串联式开关电源输出电压滤波电路1-2-2．串联式开关电源输出电压滤波电路大多数开关电源输出都是直流电压，因此，一般开关电源的输出电路都带有整流滤波电路。

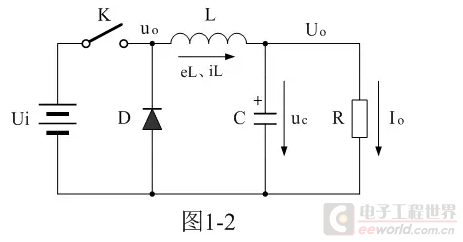

图1-2是带有整流滤波功能的串联式开关电源工作原理图。

图1-2是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关K关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

对于图1-2，如果不看控制开关K和输入电压Ui，它是一个典型的反г型滤波电路，它的作用是把脉动直流电压通过平滑滤波输出其平均值。

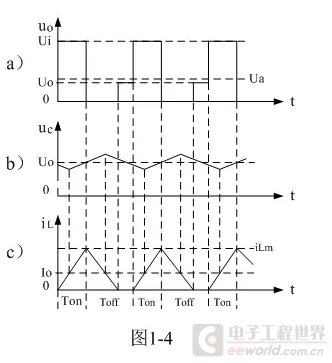

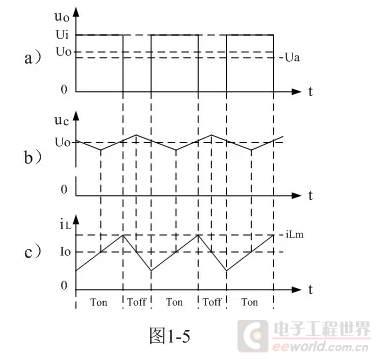

图1-3、图1-4、图1-5分别是控制开关K的占空比D等于0.5、0.5时，图1-2电路中几个关键点的电压和电流波形。

图1-3-a)、图1-4-a)、图1-5-a)分别为控制开关K输出电压uo的波形；图1-3-b)、图1-4-b)、图1-5-b)分别为储能滤波电容两端电压uc的波形；图1-3-c)、图1-4-c)、图1-5-c)分别为流过储能电感L电流iL的波形。

在Ton期间，控制开关K接通，输入电压Ui通过控制开关K输出电压uo，然后加到储能滤波电感L和储能滤波电容C组成的滤波电路上，在此期间储能滤波电感L两端的电压eL为：

eL=Ldi/dt=Ui–Uo——K接通期间(1-4)

式中：Ui输入电压，Uo为直流输出电压，即：电容两端的电压uc的平均值。

在此顺便说明：由于电容两端的电压变化量ΔU相对于输出电压Uo来说非常小，为了简单，我们这里把Uo当成常量来处理。

在某种情况下，如需要对电容的初次充、放电过程进行分析时，必须需要建立微分方程，并求解。

因为输出电压Uo的建立需要一定的时间，精确计算得出的结果中一般都含有指数函数项，当令时间变量等于无穷大时，即电路进入稳态时，再对相关参量取平均值，其结果就基本与(1-4)相等。

对(1-4)式进行积分得：

式中i(0)为控制开关K转换瞬间(t=0时刻)，即：控制开关K刚接通瞬间流过电感L的电流，或称流过电感L的初始电流。

当控制开关K由接通期间Ton突然转换到关断期间Toff的瞬间，流过电感L的电流iL达到最大值：

iLm=(Ui-Uo)Ton/L+i(0)——K关断前瞬间(1-6)

在Toff期间，控制开关K关断，储能电感L把磁能转化成电流iL，通过整流二极管D继续向负载R提供能量，在此期间储能滤波电感L两端的电压eL为：

eL=Ldi/dt=–Uo——K关断期间(1-7)

式中–Uo前的负号，表示K关断期间电感产生电动势的方向与K接通期间电感产生电动势的方向正好相反。

对(1-7)式进行积分得：

式中i(Ton+)为控制开关K从Ton转换到Toff的瞬间之前流过电感的电流，i(Ton+)也可以写为i(Toff-)，即：控制开关K关断或接通瞬间，之前和之后流过电感L的电流相等。

实际上(1-8)式中的i(Ton+)就是(1-6)式中的iLm，即：

上面计算都是假设输出电压Uo基本不变的情况得到的结果，在实际应用电路中也正好是这样，输出电压Uo的电压纹波非常小，只有输出电压的百分之几，工程计算中完全可以忽略不计。

从(1-4)式到(1-11)和图1-3、图1-4、图1-5中可以看出：

当开关电源工作于临界连续电流或连续电流状态时，在K接通和关断的整个周期内，储能电感L都有电流流出，但在K接通期间与K关断期间，流过储能电感L的电流的上升率(绝对值)一般是不一样的。

在K接通期间，流过储能电感L的电流上升率为Ui-Uo/L：；在K关断期间，流过储能电感L的电流上升率为：-Uo/L

因此：

(1)当Ui=2Uo时，即滤波输出电压Uo等于电源输入电压Ui的一半时，或控制开关K的占空比D为二分之一时，流过储能电感L的电流上升率，在K接通期间与K关断期间绝对值完全相等，即电感存储能量的速度与释放能量的速度完全相等。

此时，(1-5)式中i(0)和(1-11)式中iLX均等于0。

在这种情况下，流过储能电感L的电流iL为临界连续电流，且滤波输出电压Uo等于滤波输入电压uo的平均值Ua。

参看图1-3。

(2)当Ui>2Uo时，即：滤波输出电压Uo小于电源输入电压Ui的一半时，或控制开关K的占空比小于二分之一时：虽然在K接通期间，流过储能电感L的电流上升率(绝对值)，大于，在K关断期间，流过储能电感L的电流上升率(绝对值)；但由于(1-5)式中i(0)等于0，以及Ton小于Toff，此时，(1-11)式中的iLX会出现负值，即输出电压反过来要对电感充电，但由于整流二极管D的存在，这是不可能的，这表示流过储能电感L的电流提前过0，即有断流。

在这种情况下，流过储能电感L的电流iL不是连续电流，开关电源工作于电流不连续状态，因此，输出电压Uo的纹波比较大，且滤波输出电压Uo小于滤波输入电压uo的平均值Ua。

参看图1-4。

（3）当Ui<2Uo时，即：滤波输出电压Uo大于电源输入电压Ui的一半时，或控制开关K的占空比大于二分之一时：在K接通期间，虽然流过储能电感L的电流上升率（绝对值），小于，在K关断期间，流过储能电感L的电流上升率（绝对值）。

但由于Ton大于Toff，（1-5）式中i（0）和（1-11）式中iLX均大于0，即：电感存储能量每次均释放不完。

在这种情况下，流过储能电感L的电流iL是连续电流，开关电源工作于连续电流状态，输出电压Uo的纹波比较小，且滤波输出电压Uo大于滤波输入电压uo的平均值Ua。

参看图1-5。
