(连载05)反转式串联开关电源

时间:2020-12-17 07:08:08 点击:

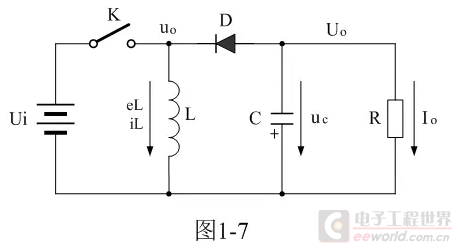

反转式串联开关电源1-3.反转式串联开关电源1-3-1.反转式串联开关电源的工作原理图1-7是另一种串联式开关电源,一般称为反转式串联开关电源。

这种反转式串联开关电源与一般串联式开关电源的区别是,这种反转式串联开关电源输出的电压是负电压,正好与一般串联式开关电源输出的正电压极性相反;并且由于储能电感L只在开关K关断时才向负载输出电流,因此,在相同条件下,反转式串联开关电源输出的电流比串联式开关电源输出的电流小一倍。

在一般电路中大部分都是使用单极性电源,但在一些特殊场合,有时需要两组电源,其中一组为负电源。

因此,选用图1-7所示的反转式串联开关电源作为负电源是很方便的。

、图1-7中,Ui为输入电源,K为控制开关,L为储能电感,D为整流二极管,C为储能滤波电容,R为负载电阻。

当控制开关K接通的时候,输入电源Ui开始对储能电感L加电,流过储能电感L的电流开始增加,同时电流在储能电感中也要产生磁场;当控制开关K由接通转为关断的时候,储能电感会产生反电动势,使电流继续流动,并通过整流二极管D进行整流,再经电容储能滤波,然后向负载R提供电流输出。

控制开关K不断地反复接通和关断过程,在负载R上就可以得到一个负极性的电压输出。

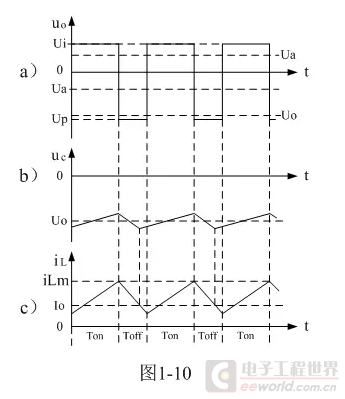

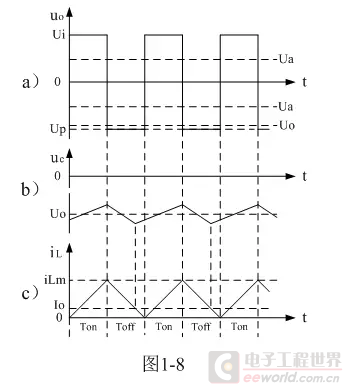

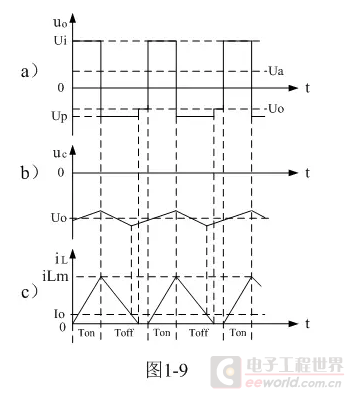

图1-8、图1-9、图1-10分别是控制开关K的占空比D等于0.5、0.5时,图1-7电路中几个关键点的电压和电流波形。

图1-8-a)、图1-9-a)、图1-10-a)分别为控制开关K输出电压uo的波形;图1-8-b)、图1-9-b)、图1-10-b)分别为储能滤波电容两端电压uc的波形;图1-8-c)、图1-9-c)、图1-10-c)分别为流过储能电感L电流iL的波形。

应该特别注意的是,图1-8-c)、图1-9-c)、图1-10-c)中的电流波形按原理应该取负值,但取负值后与前面图1-5与图1-6对比反而觉得不好对比和分析,因此,当进行具体计算时,一定要注意电流和电压的方向。

在开关接通Ton期间,控制开关K接通,电源Ui开始对储能电感L供电,在此期间储能电感L两端的电压eL为:eL=Ldi/dt=Ui——K接通期间(1-19)对(1-19)式进行积分得:

式中iL为流过储能电感L电流的瞬时值,t为时间变量;i(0)为的初始电流,即:控制开关K接通瞬间之前,流过储能电感L中的电流。

当开关电源工作于临界连续电流状态时,i(0)=,由此可以求得流过储能电感L的最大电流为:

在开关关断Toff期间,控制开关K关断,储能电感L把电流iLm转化成反电动势,通过整流二极管D继续向负载R提供能量,在此期间储能电感L两端的电压eL为:

式中–Uo前的负号,表示K关断期间电感产生电动势的方向与K接通期间电感产生电动势的方向正好相反。

对(1-22)式进行积分得:

式中i(Ton+)为控制开关K从Ton转换到Toff的瞬间之前流过电感的电流,i(Ton+)也可以写为i(Toff-),即:控制开关K关断或接通瞬间,之前和之后流过电感L的电流相等。

实际上(1-23)式中的i(Ton+)就是(1-21)式中的iLm,即:i(Ton+)=iLm——K关断前瞬间(1-24)因此,(1-9)式可以改写为:iL=(Uo/L)*t+iLm——K关断期间(1-25)当t=Toff时iL达到最小值。

其最小值为:iLX=(Uo/L)*Toff+iLm——K接通前瞬间(1-26)反转式串联开关电源输出电压一般为负脉冲的幅值。

当开关电源工作于临界连续电流状态时,流过储能电感的初始电流i(0)等于0(参看图1-8-a)),即:(1-26)式中流过储能电感电流的最小值iLX等于0。

因此,由(1-21)和(1-26)式,可求得反转式串联开关电源输出电压Uo为:

由(1-27)式可以看出,反转式串联开关电源输出电压与输入电压与开关接通的时间成正比,与开关关断的时间成反比。

另外,从图1-8可以看出,由于反转式串联开关电源,仅当控制开关K关断期间才产生反电动势向负载提供能量。

因此,当占空比为0.5时,输出电流的平均值Io为流过储能电感电流最大值的四分之一;当占空比小于0.5时,输出电流的平均值Io小于流过储能电感电流最大值的四分之一(图1-9);当占空比大于0.5时,输出电流的平均值Io大于流过储能电感电流最大值的四分之一(图1-10)。

文章来自网络摘抄,原作者未知。

大家一起学习。

此帖出自电源技术论坛

开关电源,连载


看风格,又是陶氏.建议不要再转贴此人的"文章"了主贴公式(1-27),居然得出Uo正比于Vi和D(只看分子不看分母?),反比于1-D(只看分母不看分子?),这数学咋学的?现在大学生英文水平一般都不错,初学者还是老老实实看原著吧


“反转式串联开关电源输出电压一般为负脉冲的幅值。

”这个“通常”,不知道从何而来。


maychang发表于2017-1-2313:12“反转式串联开关电源输出电压一般为负脉冲的幅值。

”这个“通常”,不知道从何而来。

在另一处,那位老先生又说:反激的输出电压等于整流输出电压的平均值
