一两年前完成了单相转三线四线交流电源的初步设计，当时只是要一个低压电源做实验，也没怎么仔细调试，好多功能、参数没有优化。

最近几个月安定下来，自己也不得不要一个稳定的像样的三相交流电源。

于是，抽了点时间做了一系列控制程序上的优化，终于在实现了380V---30A的稳定输出。

现在此分享结果，如有需要相关技术讨论或合作的朋友可以联系我。

如果大家对单相转三线四线交流电源这个产品感性兴趣，回头我可以试着搞个功率、体积小点的产品（5KW左右）-----四象限运行、自升压（前级用单相H桥）。

本帖最后由sxp566于2016-12-815:55编辑

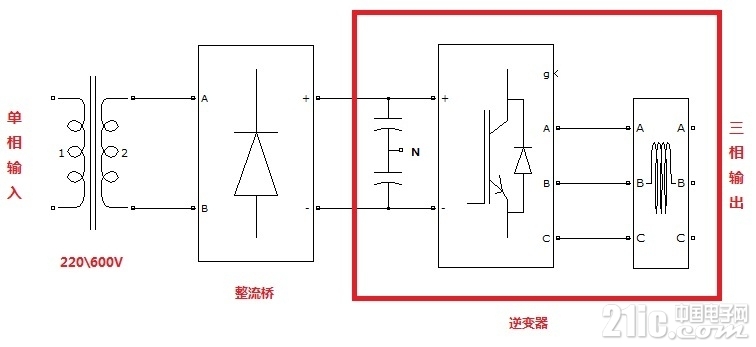

电源的原理图：

电源的实物图：

电源的功能和指标：

1，正负直流母线电压自动平衡控制，两线直流（30V~750V，无需中线）输入。

2，三相四线交流输出（0V~400V，0~50A）。

交流三相独立控制（频率一致，相位120°固定），可做为独立单相交流电源。

3，电压源、电流源两种工作模式。

电压源模式-----交流电压闭环控制，给定值为交流电压，交流电流有效值被限制在最大给定值；电流源模式-----交流电流闭环控制，给定值为交流电流值，交流电压流有效值被限制在最大给定值。

4，电压电流瞬时值分级保护，可抗二级短路。

交流输出380V情况下，可直接投入纯电容负载（设备一般会到达限流警告值，然后瞬时限压限流，从0V开始缓慢增加）。

5，交流给定采用泰勒级数逼近法，有IP硬核计算（单精度浮点运算）产生，1us一个点，精度大于10-5。

频率范围0.125Hz~512Hz，连续可调。

6，闭环主要采用分相分频控制，结合DC电压前馈控制，控制精度精度大于10-3（线性负载）。

可根据需求，加入PWM死区时间补偿等技术，获得更高控制精度。

7，三电平结构，效率高于97%。

可根据需求，改两电平、两电平铰链等结构。

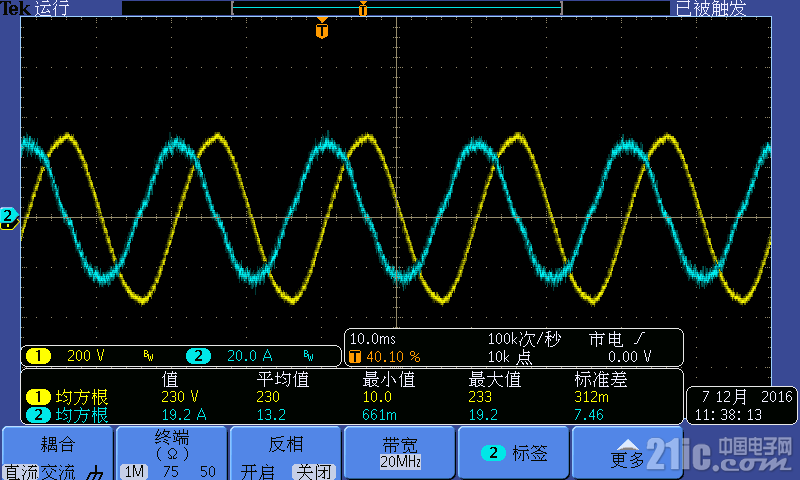

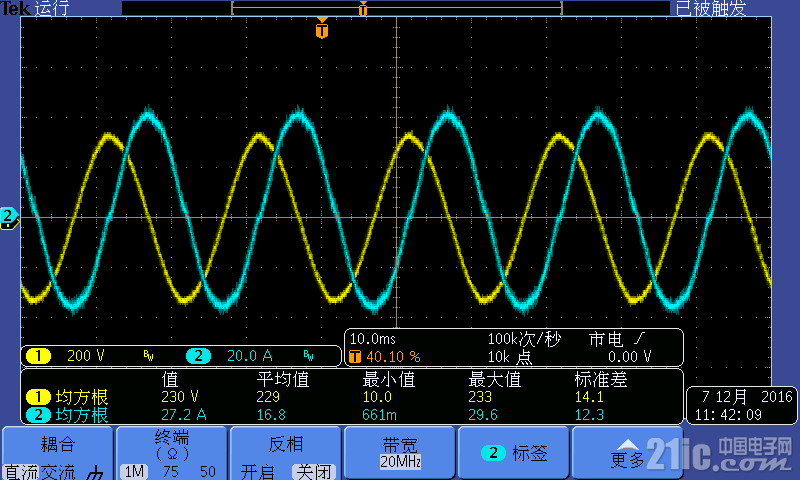

电源工作时（A相）的电压电流波形：

感觉波形还是有寄生干扰的杂波呀

王栋春发表于2016-12-820:23

感觉波形还是有寄生干扰的杂波呀

大功率的一半都有电压电流纹波吧~毕竟开关频率才15K左右

本帖最后由sxp566于2016-12-1215:34编辑

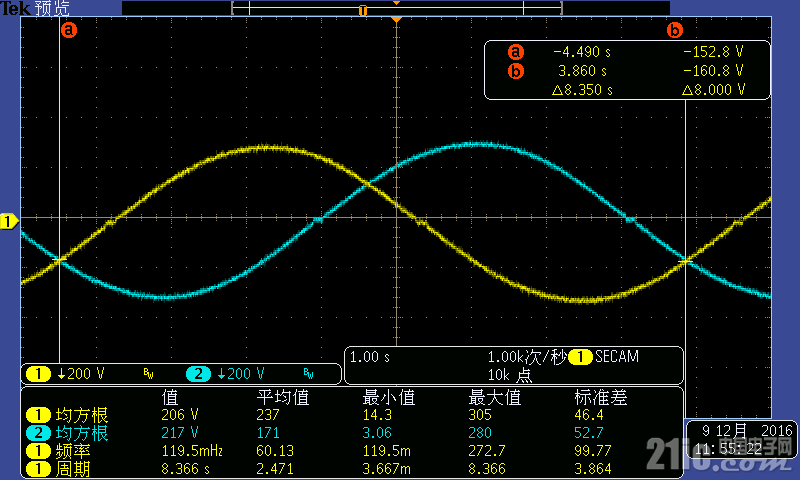

0.125Hz，时A、B相电压波形（过零时的小砍，由死区时间造成）

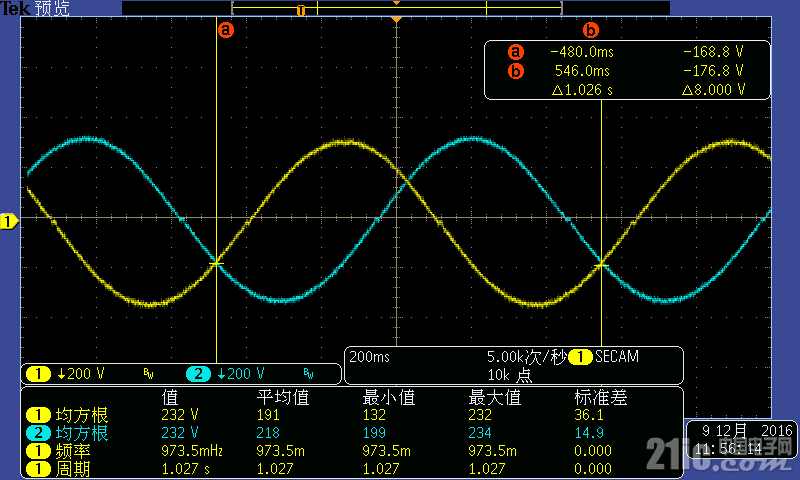

1Hz

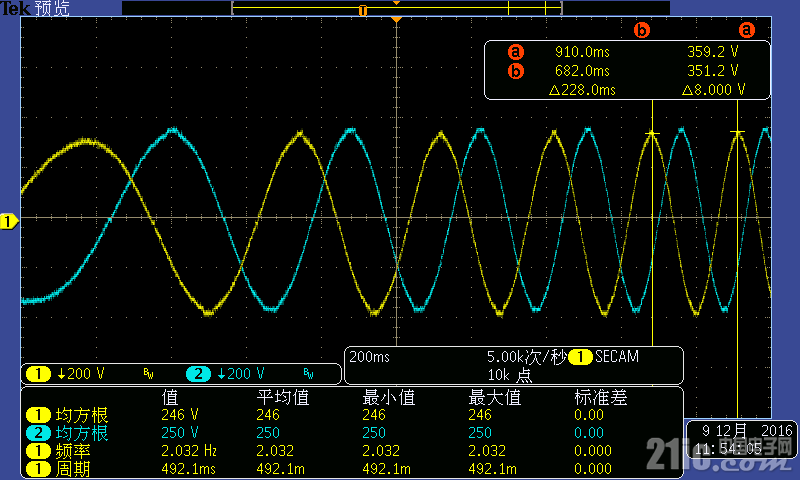

1~5Hz

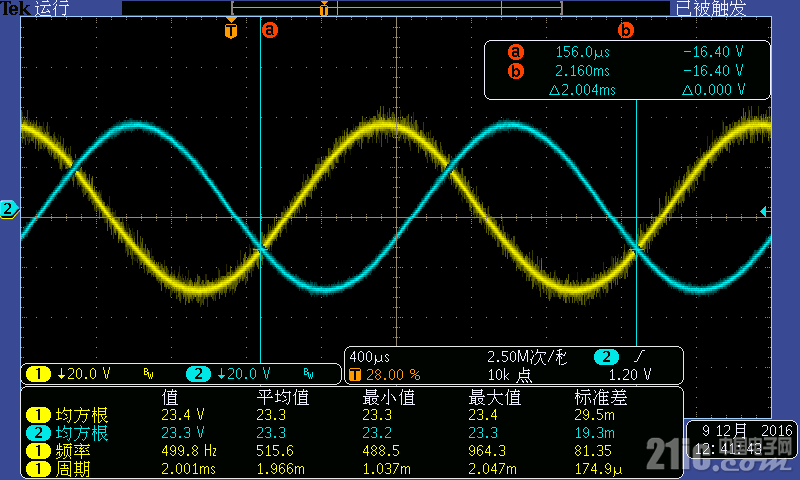

500Hz

由于输出端EMC滤波是按工频设计的（该交流源有SVG产品改装），上高频时，不能上高压（滤波电容电流会太大），故降压上500Hz

sxp566发表于2016-12-1215:27

大功率的一半都有电压电流纹波吧~毕竟开关频率才15K左右

这个就不太清楚了不过感觉15K有纹波也属于正常现象呀
