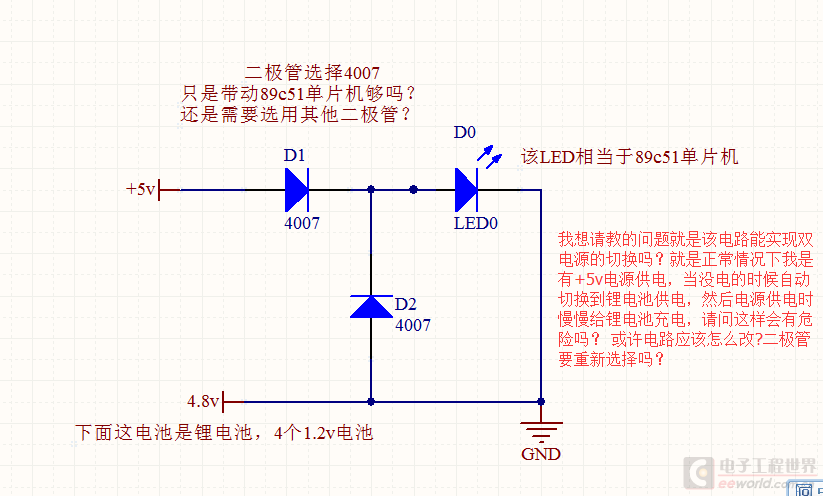

所有问题我都打在图片上了，请帮我看下该电路是否能简单实现双电源的切换，作品是想做个时钟，因为朋友想没事关着，想看再打开开关看，可是一旦长时间开着对电池耗电大，因为她不想总是连接着线，所以我想能不能换成双电源，弄成个可充电式的，所以在此像大家请教一下，互相学习！

此帖出自电源技术论坛

电源

这样好像不合里，楼主可以添加DS1302，这样不开不显示，打开显示时间

“帮忙看下这电路能简单实现双电源的切换吗？”百分之百不能实现。

4.8V那一路，已经直接短路到地。

不用切换，电路接好，电池就耗光了，而且有电池发热漏液的危险。

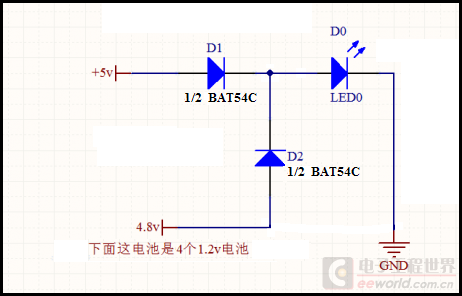

正确的电路如上。

两支二极管应该用萧特基二极管。

图中使用双二极管是为了节省电路板面积，也降低成本。

如果用两支分立的萧特基二极管，当然也可以。

另外，锂电池不可能每节1.2V。

4楼电路，5V电源不能对4.8V电池充电。

需要充电的话，另加充电电路。

如果换成3.7V呢？

yjtyjt发表于2016-10-112:28这样好像不合里，楼主可以添加DS1302，这样不开不显示，打开显示时间

我是长期打开的时候会耗电大，原来确实用电池，然后几天就没电了

maychang发表于2016-10-112:514楼电路，5V电源不能对4.8V电池充电。

需要充电的话，另加充电电路。

如果电池换成3。

7v，是不是可以呢？

寒冰翼love发表于2016-10-114:28如果电池换成3。

7v，是不是可以呢？

如果电池改用3.7V，那也要3.7V的这个电池是可充电电池才行。

须知不是所有电池都可以充电的。

寒冰翼love发表于2016-10-114:28如果电池换成3。

7v，是不是可以呢？

首帖图中电池改用较低电压的可充电电池后，要电路简单，可以在4楼图中的D2两端并联一支适当的电阻。

5V有电，一方面经D1对负载供电，另一方面经电阻对电池充电。

5V掉电，由电池经D2对负载供电。

显然，这个充电电流应该接近涓流充电的电流，不能很大。

充电电流不能调整，是其缺点。

对这么简单的充电电路，只能如此。

用二极管的自然切换似不太合适。

1、刚充满电时的电池会超过5V，而且原5V电源也未必非常准，或许偏低些，这就会消耗电池。

2、二极管的压降对电池来说很可惜。

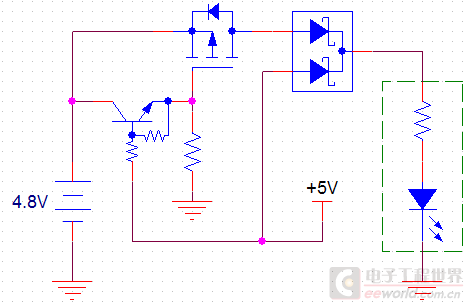

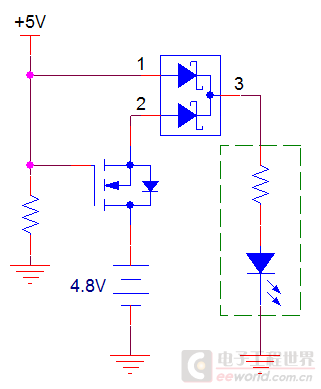

建议用MOSFET控制。

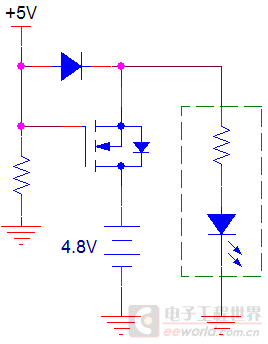

想了下。

上图似也不合适，因5V电源会通过FET的体二极管灌向电池。

还得加二极管，但这要就会有管压降。

再想想有啥好招...

搞个时钟芯片不就行了嘛，时钟芯片功耗很低呀

C51应该是3.3V的那一种吧，如果这样，建议啊，使用个开关电源供电。

11、12楼的电路还是错的，越加越复杂了...

还要给电池充电的，，电路太简单可不行另11楼的电路应该是PMOS才对

这个显然是不行的！直接短路了……

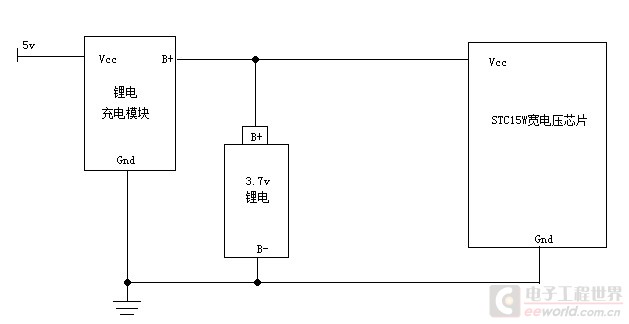

现在还有充放电一体化模块,输入5v,输出也是5v,中间接了一个锂电,这个成本有点高,某宝上5V1A的要12块.

切换可以，但是不能给电池充电
