在视频监控领域,DC12V/AC24V电源应用较为广泛,尤其是前端的监控系统。
工程商为了节约布线施工成本,大部分的监控系统采用集中供电的形式,这意味着,电源走线距离很长,容易引来雷电干扰。
雷电能量沿着电源走线,进入监控系统内部,就会造成不可预测的损坏。

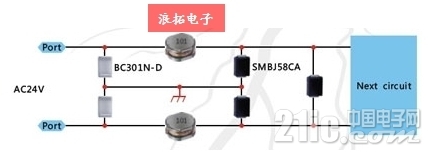

应用示例:
小结:
此方案前端采用无续流气体放电管泄放雷击、浪涌大电流,后级采用精准、稳定、快速的TVS管保护,使后端的电路得到全面的防护。
满足IEC61000-4-5:2014要求的1.2/50μs-8/20μsCM/DM4KV-2KA.;
AC24V电源防雷保护.pdf(366.2KB,下载次数:48)2016-11-1813:25上传
点击文件名下载附件
学习。
。
。
。
气体放电管在做雷击浪涌时,击穿放电,会有很大响声吗
jeloc218发表于2016-11-1916:03
气体放电管在做雷击浪涌时,击穿放电,会有很大响声吗
我也想知道。
。
。
。
。
不过应该没有吧?毕竟不是真的打雷。
有打火,自然有点声音,很大倒是谈不上。
气体放电管直流击穿的时候没有响声,脉冲击穿的时候所听到的响声非气体放电管所发生,是测试设备所发出,响声较小。
这是AC24V的防护?DC24V应该怎么处理呢?
