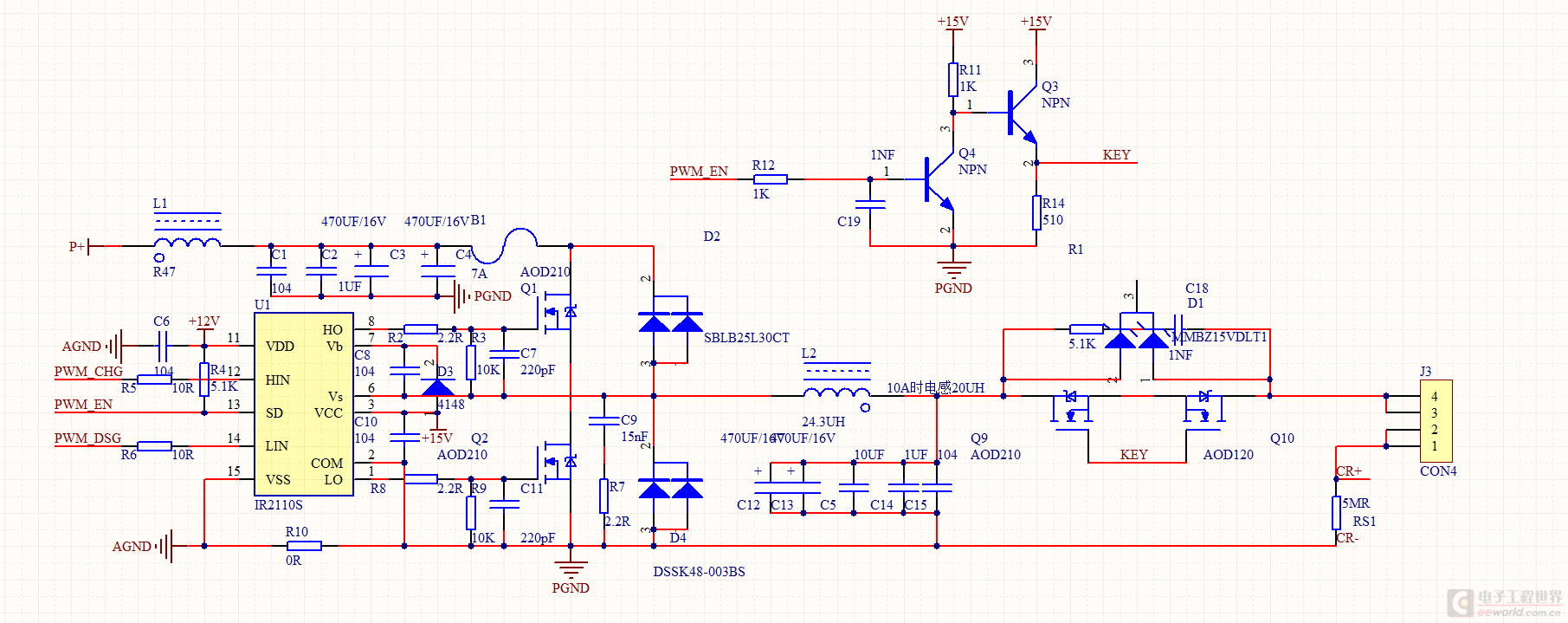

原理图：应用经典的BOCK-BOOST电路。

IR2110半桥驱动。

没有用到同步滤波。

频率为250Khz...主电感20UH@10A..25UH@0A.

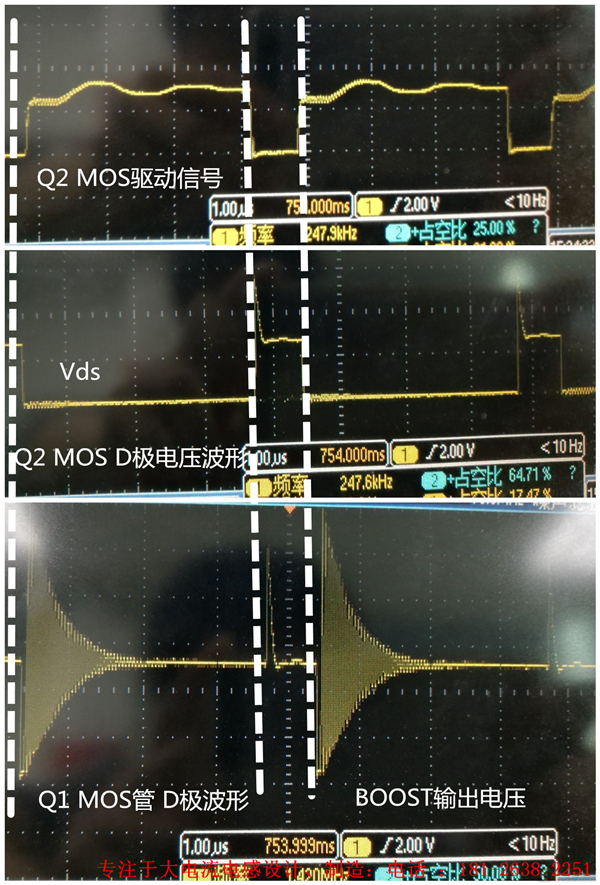

在调试BOOST电路时，电路会产生尖峰和振铃。

加入R47电感后组成LC滤波器的波形如下（如上图）

把输出的的R47换位CL滤波器，产生幅度更大的尖峰和振铃。

不知是什么原因引起，求各位大神指点。

。

此帖出自电源技术论坛

boost,尖峰,振铃

电原理图不对吧？1、二极管D2是否反了？2、既然是Boost电路，为何要用IR2110隔离？3、上下两支MOS管为何要串联起来？

为什么这个BOOST电路如此的复杂？

雨后的梧桐发表于2016-7-2611:03为什么这个BOOST电路如此的复杂？

我觉得可能是你L2后并联的电容太多了。

R2取值太小。

上管导通时，如果速度过高，就会与分布参数形成谐振，会对输入干扰，它的开启速度越高，干扰越大。

话说回来，干扰一般都会有的。

它与效率等存在矛盾。

再者，楼主的电路，是厂家推荐的应用电路，它在一般应用时，是很正确的。

这种电路是在占空比70%以下没有任何问题，占空比增大时，VB的供电就成了问题，占空比越大，对C8的充电时间越短。

上管的驱动就越弱。

加R47电感的原因？如果此电路是厂家推荐的应用电路，那么出现尖峰和振铃，怀疑是PCB电路有什么不足，比如布的线太乱，是布线导致干扰太大
