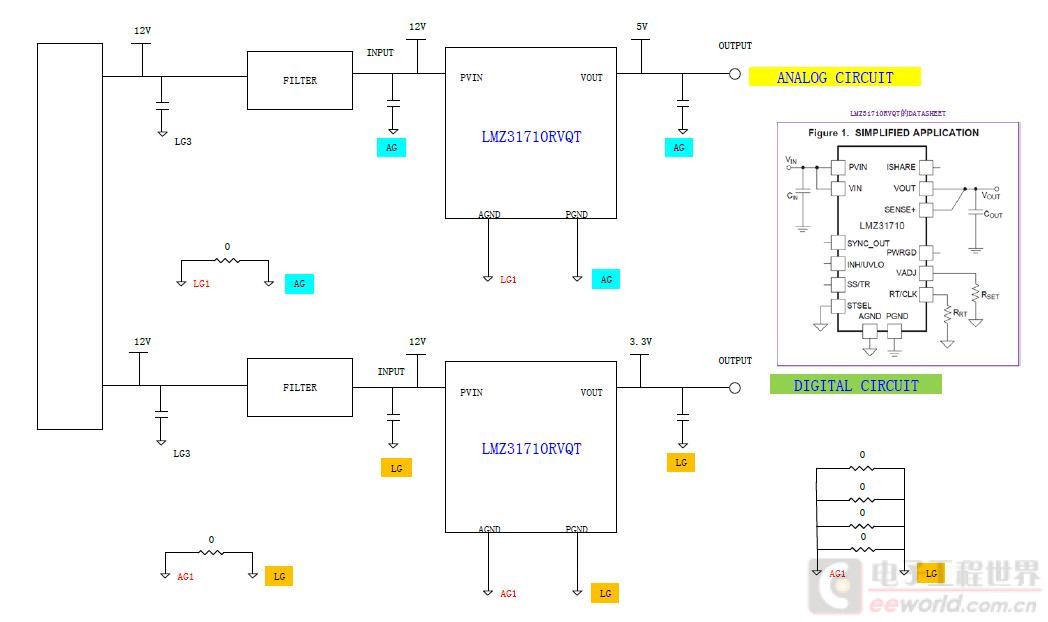

1.我们想使用TI的LMZ31710RVQT,但此芯片本身有接两块地的要求,但我们电路板上同时有模拟和数字两部分电路,请参考上图,我们这种LG和AG的设计方式是否正确,2.PCB板设计时,AG1是单独一块GND,LG是单独一块GND,AG1与LG使用0欧姆电阻连接,LG1是单独一块GND,AG是单独一块GND,LG1与AG使用0欧姆电阻连接,LG是单独一块GND,AG是单独一块GND,LG与AG使用0欧姆电阻连接,AG1与LG1之间没有处理以上这么设计是正确的吗此帖出自电源技术论坛
电路板
绘图1.pdf2017-1-1916:44上传
点击文件名下载附件
53.81KB,下载次数:1
给楼主把图贴出来讨论
AG1与LG用一个0欧连接就可以
