本帖最后由taozhaogy于2017-3-1912:33编辑

如题，想将DC24V升压为DC36V，参考CS5173数据手册P19中图45焊接实物，结果总烧芯片，不知什么原因？还望大家赐教。

图45中的两个22uH的电感是耦合变压器，还是两个独立的电感，没搞清楚


是否过载造成的损坏

是空载状态，两个22uH的电感是不是变压器呢？

你图搞错了

这个应用是有升有降的电路是2个电感不是变压器

规格书中去找升压这块电路应用

这是手册上的图吧，你实际的电路图呢

这个图是2.7Vto28VInput,5.0VOutpu的电路图，可以上传你的实际电路图给大伙看一下，分析才会比较有依据。

本帖最后由taozhaogy于2017-3-2016:52编辑

谢谢大家的帮助，下面上我自己的图，其实也是在网上找的。

电感用的是CD545*5mm封装

taozhaogy发表于2017-3-2016:50

谢谢大家的帮助，下面上我自己的图，其实也是在网上找的。

电感用的是CD545*5mm封装...

恩应该是薄膜电容

麻烦大家帮我看看上面的电路有没有问题呢？谢谢啦

电感的饱和电流是多少？

4脚SS对地加一个104电容看看

我的板子是把6和7脚直接相连的，即把PGND和AGND直接就近连在一起了，实验中也是烧这两个管脚，不知是不是这样设计“地”带来的问题呢？

把你的实物拍个照片来看看

实物图

PCB图

你的设计图惨不忍睹啊

设计输出36V多少电流？

负载接的什么？

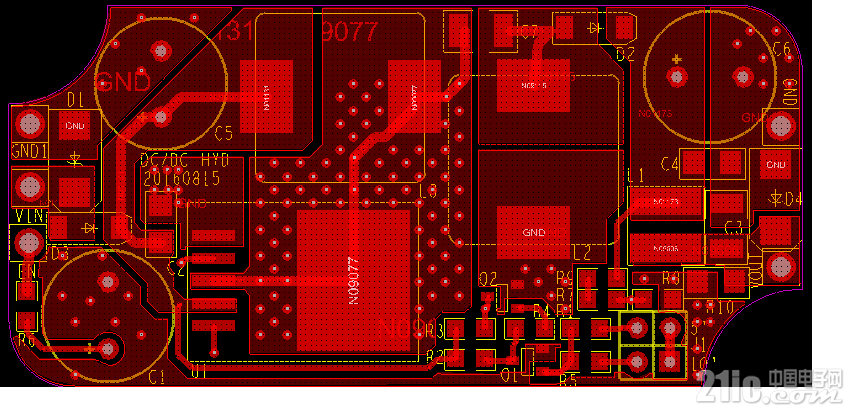

升降压参考布线

C10应该用陶瓷电容22uf/50v1210封装

功率电感根据实际电流需求选择体积

肖特基和电感和芯片的距离不合理走线也不合理，

升压芯片如果输入输出比较大，切换电流较大，主要芯片散热处理。

看你的实物，及你的故障现象，应该是电感的电流不够

用CN5120,升压芯片
