两种额定电流的解释

1、Heating Current

功率电感在 DC-DC 电路中，电流经过时，会消耗一定的功率（铜耗 Copperloss+磁耗 Coreloss），消耗功率会导致电感的温度上升，电感一般工作温度有一定范围，比如 WE 的电感允许的 operating temperature: -40°C - + 125°C，ambient  temperature: -40°C - + 85°C。

为了电感可以在一定的温度范围内正常工作，电感厂商会给出一个"基于电感温度上升的额定电流"即 Heating Current，这个参数的限定值是根据电流在电感上的热效应定义的，在大部分公司的电感的手册里，以 Idc（直流电流）来表示这个电流。

Heating Current 定义为在电感上加上一定的直流电流，在自然对流的冷却条件下，电感上的温升为 40°C 时，电感里通过电流的电流值。

不同厂商的 Heating Current 的定义可能略有出入，在选型器件时，需详细看一下数据表格下面的 note。

注意：评估 Heating Current 一般都是直流电流，因为直流电流不会导致电感的铁损，如果采用交流电流来评估的话，情况就复杂的多。

2、Saturation Current （饱和电流）

电感中直流电流的增加时，电感透磁率的数值会逐渐减少，因此电感值会缓慢下降。

电感厂商会根据电感的电感值的下降程度为指标的额定电流，"基于电感值的变化率的额定电流"，即 Saturation Current，大部分电感厂商将电感值下降 20%时的通过电感直流电流作为额定电流。

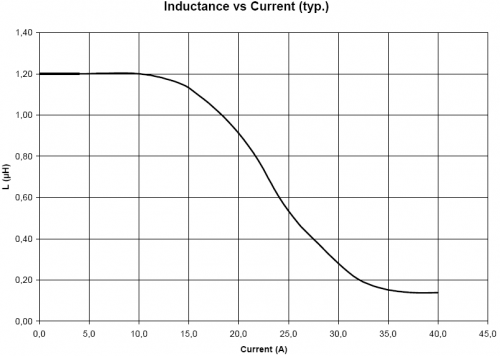

下图是 Wurth 公司某款电感的电感值 vs 电流的曲线图。

该款电感规格书上将 saturation current 设定为电感值下降 10%时的电流值，为 16.6A。

如果将 saturation current 设定为电感值下降 20%时的电流值的话，大约为 18.2A。

设计中如何选择额定电流

Heating Current 是评估的电感的热效应，如果超过这个参数使用的话，会导致电感过热。

Saturation Current，是以电感值的下降程度为指标的额定电流，在开关电源中，超出该范围使用时可能会由于纹波电流的增加而导致 IC 控制不稳定。

所以在实际的使用中，简单来说，一般选择两个电流值里面比较小的那个作为设计限值。

比如下图中的 4 个 PLUSE 电感的 Irated，均取的 Heating Current 和 Saturation Current 其中的相对小的那个作为额定电流 。

 (注意 PA1513.321 这个器件，为什么 Irated 不是 45A？注意 Pulse 的 Saturation Current 定义为 20%的电感值下降，41A 的时候只有 10%的电感值下降。

)

为了系统更可靠，在实际的设计中，一般还会作 20%以上的降额使用。
