各位前辈：
      本人现需要对方波脉冲波形进行修改如图片，但是不懂得电路上要用什么结构、元件来构造，请各位前辈不吝赐教，谢谢
      需要脉冲的上升下降时间尽量大，最好可以调节控制，脉冲电位>3V

本帖最后由 JQ_Lin 于 2017-1-17 15:40 编辑

上升沿和下降沿匀速变化且可调的输出波形，幅值大约为4V。
电位器RV1调至最左端时，输出波形前后沿时间最短，同于输入方波。

带载400Ω，输出幅度大约3.7V，符合要求。
如果还不满意，自行换放大器。

第一个波形的脉宽拉宽到120us，用电子开关(我知道的ADG419，这个比较贵，你可以找类似的便宜的)输出
输出端和地端接电容（先用105的试，越大上升沿越缓）

对于第二种的实现可以加二极管实现对电容的增减

不知楼主这样的脉冲波形用在什么场合。
另，延缓了前后沿，就不要再指望平顶时长会有100ms 。

这个上线路图看看 再说吧

JQ_Lin 发表于 2017-1-16 19:44
不知楼主这样的脉冲波形用在什么场合。
另，延缓了前后沿，就不要再指望平顶时长会有100ms 。

心随风123 发表于 2017-1-17 11:15
用于控制摄像机的光圈的，为了实现光圈的缓慢开合

你可以参考下，输入信号的高电平时间肯定要大于100us了，要不就是要实现未卜先知的功能了。可以找个仿真软件仿真看看满不满足要求。

需要能带载400Ω左右的负载

SIR_8th 发表于 2017-1-16 14:24
第一个波形的脉宽拉宽到120us，用电子开关(我知道的ADG419，这个比较贵，你可以找类似的便宜的)输出
输出端和地端接电容（先用105的试，越大上升沿越缓）

心随风123 发表于 2017-1-17 15:28
需要能带载400Ω左右的负载

BigMountain 发表于 2017-1-17 12:54
你可以参考下，输入信号的高电平时间肯定要大于100us了，要不就是要实现未卜先知的功能了。可以找个仿真软件仿真看看满不满足要求。

心随风123 发表于 2017-1-17 16:08

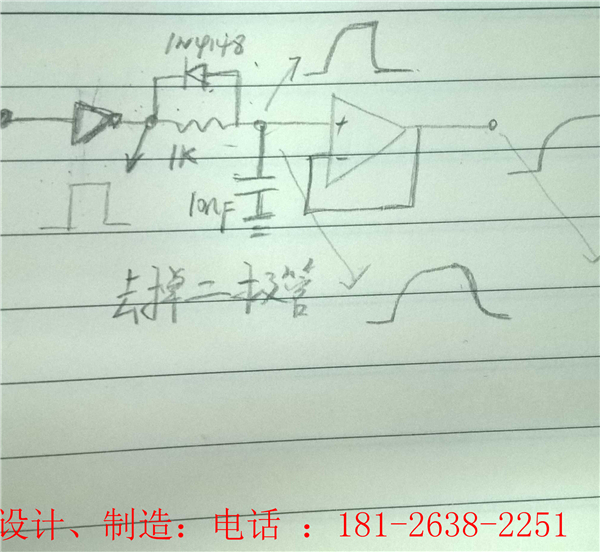

请帮忙解释下，1N4148与运放起什么作用，

JQ_Lin 发表于 2017-1-17 15:37
又蹦出来一个要求。
带载400Ω，输出幅度大约3.7V，符合你的要求。
如果还不满意，换放大器啊。

感谢各位的热心解答，楼主记得要设置最佳答案喔

收藏了，感谢楼主的无私分享

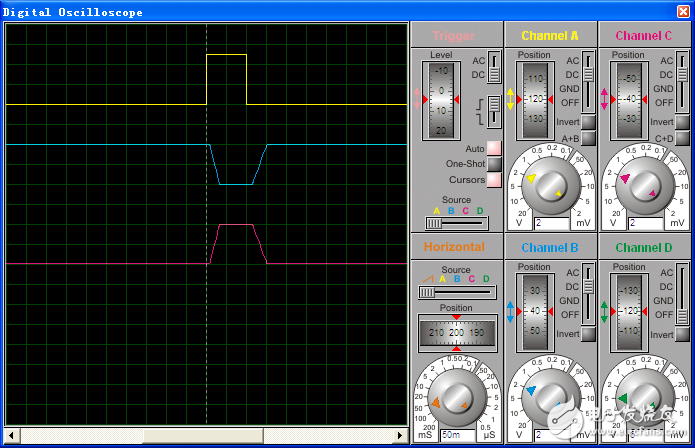

上升沿和下降沿匀速变化且可调的输出波形，幅值大约为4V。
电位器RV1调至最左端时，输出波形前后沿时间最短，同于输入方波。

带载400Ω，输出幅度大约3.7V，符合要求。
如果还不满意，自行换放大器。
