介绍下NU510芯片在LED模组软硬灯条中的应用(作者:诚信联古/S132-4982-7170)
1:引言

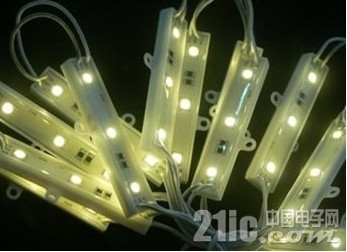

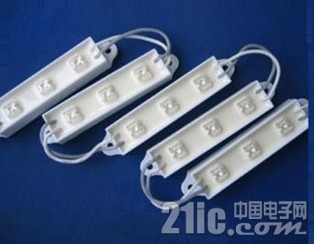

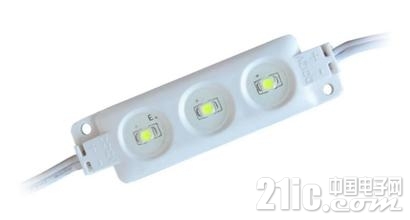

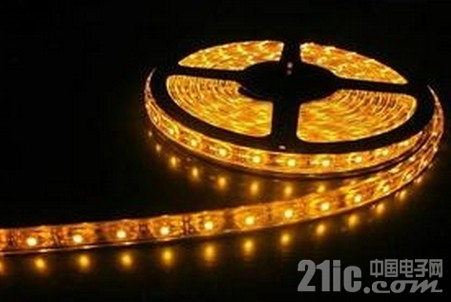

LED模组以高亮度、高光效、低成本、安装简便等特点广泛用于吸塑字、发
光字等广告光源。
传统LED背光模组普遍采用DC12V/24V电源、3颗/6颗LED
灯珠加一颗限流电阻的方案，该方案成本低，制作简便，但是也存在着明显缺点：
A:模组前后亮度一致性差
由于导线上存在着压降，前面的模组比较亮，后面的逐渐变暗，虽然可以通过两端加电源的方法改善，但采用两端加电源的方**出现两端亮中间暗的现象，并增加了施工难度；尤其在模组电流大的情况下，该缺陷更为突出。
B:可串接LED模组数量少,长度短，
传统电阻限流模组一般串接长度在五米左右，再增加模组数量就需要增加电
源接口；同时安装施工时难度也增加。
C:LED模组奉命短
LED模组一般工作在密封环境，散热困难，工作环境温度高，LED是电流驱动型元件，而且LED的VF随着温度升高而降低，从而导致限流电阻上的电压升高，模组工作电流会随着温度升高而增大，因而温度升高会加速LED老化，降低LED模组寿命。
随着技术的发展，LED模组不断朝更高亮度更大电流的方向发展，大电流和24V供电的模组市场份额不断增加，但是在大电流和高压情况下，电阻限流方式的LED模组的以上缺点会更加显著。
2采用NU510的优势
NU510是一款非常适合于LED模组应用的低压差线性恒流IC，采用NU510
开发的模组具有以下的突出优势：
A、
NU510规格书2016-11更新版.pdf(1.44MB,下载次数:13)2017-3-710:14上传
点击文件名下载附件
NU510AN_最新版一般照明應用電路設計V1.3.pdf(500.46KB,下载次数:9)2017-3-710:15上传
点击文件名下载附件
NU510AC220多阶灯管应用.pdf(39.92KB,下载次数:6)2017-3-710:15上传
点击文件名下载附件
NU510AN_調光應用V1.1.pdf(293.97KB,下载次数:6)2017-3-710:15上传
点击文件名下载附件
NU510Sspecv01.1.pdf(797.7KB,下载次数:8)2017-6-2115:35上传
点击文件名下载附件

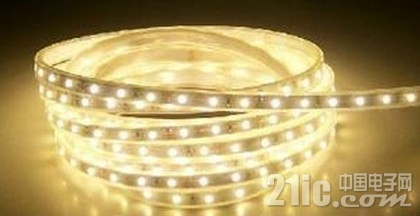

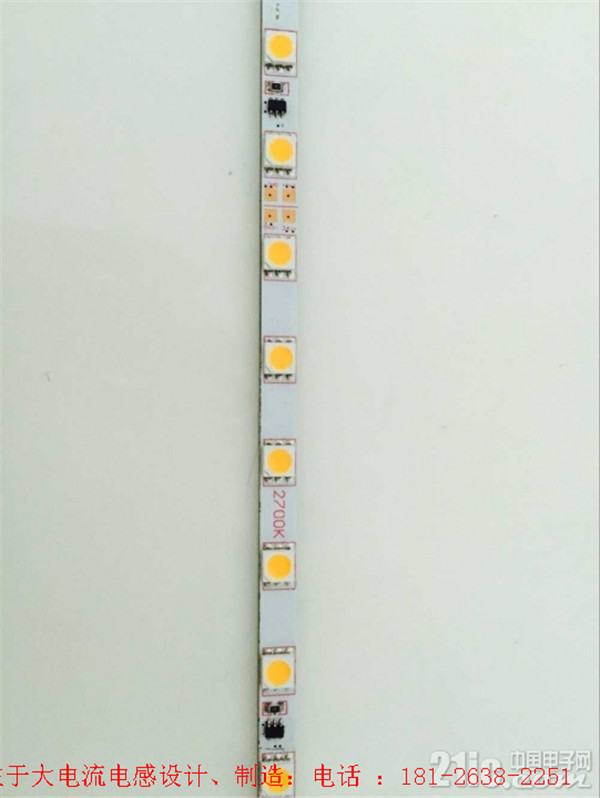

用低压定电流恒流IC做的低压LED产品，具有以下优势：
一是每串灯珠电流都是恒定的，能保护灯珠，减少光衰，大大延长灯条的使用寿命
二是灯条的亮度一致性好
三是对要求接的长的工程单来说，减少了接线成本和人工成本，恒流灯条和串电阻的灯条成本就差不多了，恒流灯条更省事
联系人：古/S，电话：113249827170，QQ：1139196806
NU510线性恒流IC的优点:
1:最低启动电压（0.4V）
2：电流精度+-3%。
3：可设定电流/固定电流<150MA
4：特色保护功能160温度电流降低50%。
5：封装成式SOT23-6/SOP8/MSOP8。
6：特点，外部设定漏电保护。
NU510提供SOT23-6封装、SOP-8封装两种形式，用户可以根据实际情况灵活选用，通常60mA以下采用SOT23-6封装，60-150mA采用SOP-8封装

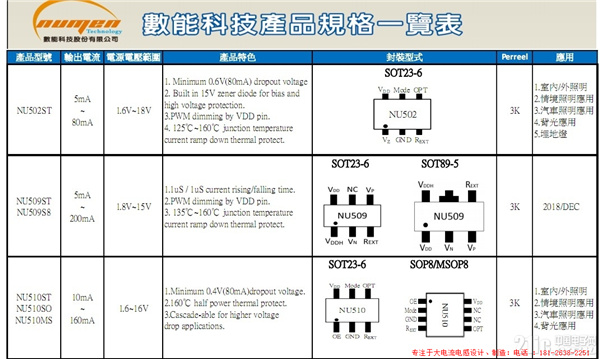

數能科技產品規格一覽表--Lydia-2018.12.26.pdf(403.6KB,下载次数:1)2019-2-1911:07上传
点击文件名下载附件
