我的186504节电池串联我的LDO电压可以到30Ｖ　为什么当我接上电池的时候会烧掉电路板？

电池的负级接在电路板负极正极是通过接插件对接的情况给电路板正极供电，有时候可以有时候正常工作却烧掉了电路板，我怀疑是接插件的时候电池正极的火花导致，请问一下有人有这个经验吗，望指点一二，怎么解决这个问题呢，可否用BUCK电路来抵消电池接触瞬间所产生的火花呢，我用DCDC试验9——18V输入输出5V出现火花但能正常工作说明电池火花并没有烧掉DCDC那么为什么直接接触到电路板火花会导致电路板烧毁呢？

电路图呢？

瞬时电流过大？

jjjyufan发表于2016-12-3010:29

电路图呢？

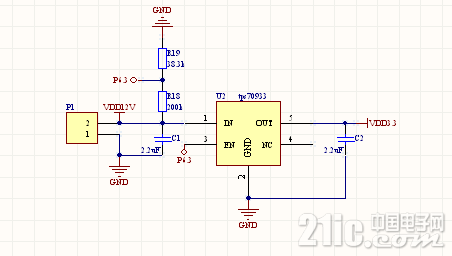

电路图没有保护直接连接LDO给单片机，就这么简单的电路，我想知道LDO被烧是因为接触瞬间的瞬时电压或者瞬时电流导致的吗

怎么说也得串个二极管并个电容吧

ldo型号？

有些同名同姓的国产LDO耐压和原厂根本不是一个档次

pengbiao1210发表于2016-12-3011:08

电路图没有保护直接连接LDO给单片机，就这么简单的电路，我想知道LDO被烧是因为接触瞬间的瞬时电压或者...

电路图没有保护直接连接LDO给单片机，就这么简单的电路

=========================================

就这么简单的电路还出现问题，说明他不简单

能用图纸清晰说明的问题，为什么一定要选择码这么多字呢？

不亦心发表于2016-12-3011:59

电路图没有保护直接连接LDO给单片机，就这么简单的电路

=========================================

就...

就是这么简单的电路，我用可调电源调到20十几V都不会烧，但电池对接产生火花时就烧掉了，是电池瞬间的电压还是电流导致的呢？

会不会是瞬时电压过大，输入端接个TVS二极管试下

输入端电容变大点，再加个输入保护二极管试试

输入电容，输出电容少了。

后级电容过大。

舞动的风发表于2016-12-3014:08

会不会是瞬时电压过大，输入端接个TVS二极管试下

乱讲，电源端接TVS就等于厕所点灯.

LZ这属于热拔插,建议加缓启动或加一个开关

QuakeGod发表于2016-12-3113:42

乱讲，电源端接TVS就等于厕所点灯.

为什么啊？

接通瞬间有大电流，然后电线和输入电容产生高频振荡，导致电容/LDO异常烧掉。

。

。

。

。

串联一个NTC应该可以消除这个问题。

QuakeGod发表于2016-12-3113:42

乱讲，电源端接TVS就等于厕所点灯.

那这个是哪里出了问题，该如何解决呢

本帖最后由舞动的风于2017-1-610:06编辑

戈卫东发表于2017-1-319:12

串联一个NTC应该可以消除这个问题。

自恢复保险丝吧

上电有火花，要注意布线了不清楚你烧了LDO还是单片机

瞬间震荡了
