大家好，本人初学电子，想向大家请教一下这个电路的稳压原理

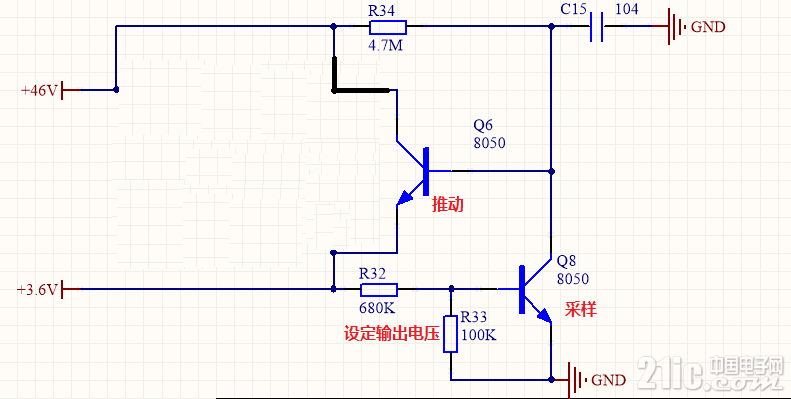

可以简化成这样

lfc315发表于2017-3-1610:25

请问Q7是怎么起到调整作用的？

Q7受Q6控制，Q6受Q8控制，而Q8是根据基极2个电阻的分压大小动作

lfc315发表于2017-3-1610:25

标注得很不错，不过想知道这个电路性能怎么样？

奥巴羊发表于2017-3-1611:41

标注得很不错，不过想知道这个电路性能怎么样？

你关注哪些性能呢，我感觉主要是温度稳定性不好

lfc315发表于2017-3-1611:24

Q7受Q6控制，Q6受Q8控制，而Q8是根据基极2个电阻的分压大小动作

请问稳压的流程是不是这样的？

假设Q8基级电压上升使Q6基级电压升高，然后输出电压下降(R32)，最终导致Q8基级电压下降

yearnext发表于2017-3-1612:40

请问稳压的流程是不是这样的？

假设Q8基级电压上升使Q6基级电压升高，然后输出电压下降(R32)，最终导致Q8...

那这样一看Q7是跟随着Q8的变化而变化

LZ初学电子就学好基本功，，把原理图整利索了，有助于你的理解。

。

。

按照信号走向来画，从左至右，自上而下，

lfc315发表于2017-3-1612:09

你关注哪些性能呢，我感觉主要是温度稳定性不好

就是你所说的温度方面的，就这个电路，我觉得Q8受温度影响比较大，随着温度的升高，输出电压有下降的趋势，以上是个人推测。

三极管耐压不足。

也许能爆掉。

压差这么大，带负载能力很小吧，效率也低

负载电流都加在Q78550三级管的EC端,这种电路温漂明显负载能力小...

不亦心发表于2017-3-1616:51

LZ初学电子就学好基本功，，把原理图整利索了，有助于你的理解。

。

。

按照信号走向来画，从左至右，自上而...

热稳定性确实差，电路性能由Q8的IC____VBE决定。

没有基准电压，

不亦心发表于2017-3-1616:51

LZ初学电子就学好基本功，，把原理图整利索了，有助于你的理解。

。

。

按照信号走向来画，从左至右，自上而...

我想知道Q8是怎么充当基准的
