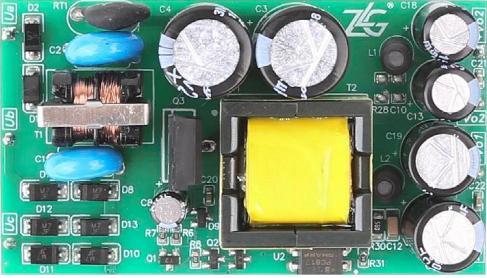

对于开关电源的研发,PCB 设计占据很重要的地位。
一个差的 PCB,EMC 性能差、输出噪声大、抗干扰能力弱,甚至连基本功能都有缺陷。
与其他硬件电路 PCB 稍有不同,开关电源 PCB 有一些自身的特点。
本文将结合工程经验,简单谈一谈开关电源 PCB 布线的一些最基本的原则。
1、间距
对于高电压产品必须要考虑到线间距。
能满足相应安规要求的间距当然最好,但很多时候对于不需要认证,或没法满足认证的产品,间距就由经验决定了。
多宽的间距合适?必须考虑生产能否保证板面清洁、环境湿度、其他污染等情况如何。
对于市电输入,即使能保证板面清洁、密封,MOS 管漏源极间接近 600V,小于 1mm 事实上也比较危险了!
2、板边缘的元器件

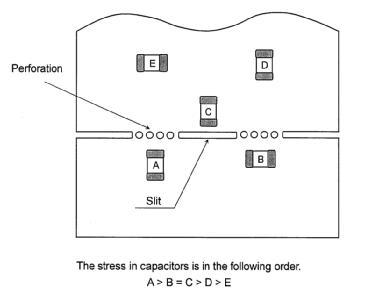

在 PCB 边沿的贴片电容或其他易损坏的器件,在放置时必须考虑 PCB 分板方向,如图是各种放置方法时,器件受到的应力大小对比。
图 1 分板时器件受到的应力对比
由此可以看出,器件应远离并平行于分板边缘,否则可能因为 PCB 分板导致元器件受损。
3、环路面积
无论是输入或是输出、功率环路或信号环路,应尽可能的小。
功率环路发射电磁场,将导致较差的 EMI 特性或较大的输出噪声;同时,若被控制环接收,很可能引起异常。
另一方面,若功率环路面积较大,其等效寄生电感也会增大,可能增加漏极噪声尖峰。
4、关键走线
因 di/dt 作用,必须减小动态节点处电感,否则会产生较强的电磁场。
若要减小电感,主要是要减少布线的长度,增加宽度作用较小。
5、信号线
对于整个控制部分,布线时应考虑将其远离功率部分。
若因其他限制两者靠得较近,不应将控制线与功率线并行,否则可能导致电源工作异常、震荡。
另外若控制线很长,应该将来回的一对线的靠近,或将二者置于 PCB 的两个面上并正对着,从而减小其环路面积,避免被功率部分的电磁场干扰。

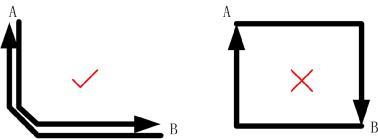

如图 2 说明了 A、B 两点间,正确与错误的信号线布线方法。
图 2 正确与错误的信号线布线方法。
当然,信号线上应尽量减少用于连接的过孔!
6、铺铜
有的时候铺铜是完全没有必要的,甚至应该避免。
若铜面积足够大且其电压不断变化,一方面它可能作为天线,向周围辐射电磁波;另一方面它又很容易拾起噪声。
通常只允许在静态节点铺铜,例如对输出端“地”节点铺铜,可以等效增加输出电容,滤除一些噪声信号。
7、映射
对于一个回路,可以在 PCB 的一面进行铺铜,它会根据 PCB 另一面的布线自动映射,使这个回路的阻抗最小。
这就好像一组不同阻抗值的阻抗并联,电流会自动选择阻抗最小的路径流过一样。
事实上可以在控制部分电路的一面进行连线,而在另一面对“地”节点铺铜,两个面间通过过孔连接。
8、输出整流二极管
输出整流二极管若离输出端比较近,不应将其与输出平行放置。
否则二极管处产生的电磁场将穿入电源输出与外接负载形成的环路,使测得的输出噪声增大。

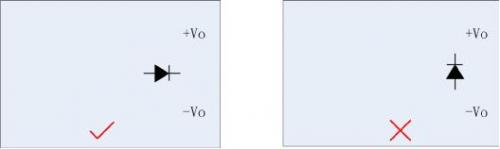

图 3 正确与错误的二极管放置方向
9、地线
地线的布线必须非常小心,否则可能引起 EMS、EMI 性能和其他性能变差。
对于开关电源 PCB 的“地”,至少做到以下两点:(1)功率地和信号地,应单点连接;(2)不应有存在地环路。
10、Y 电容
输入输出经常会接入 Y 电容,有时因某些原因,可能无法将其挂在输入电容地上,此时切记,一定要接在静态节点,如高压端。
11、其他
实际电源 PCB 设计时,可能还要考虑其他一些问题,例如“压敏电阻应紧靠被保护电路”、“共模电感应增加放电齿”、“芯片 VCC 供电处应增加瓷片电容”等等。
另外,是否需特殊处理,如铜箔、屏蔽等,在 PCB 设计阶段也是需要考虑的。
有时往往会遇到多个原则相互冲突的情况,满足其中一个就满足不了其他的,这是需要工程师应用已有的经验,根据实际项目需求,确定最合适的布线了!
