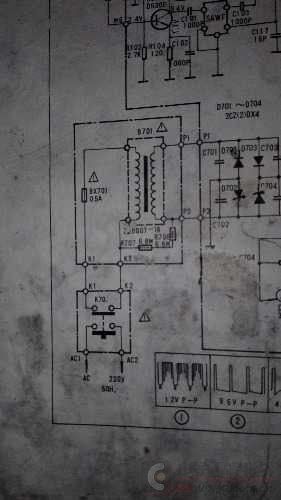

如题请教各位，图中电阻R707/708作用？此帖出自电源技术论坛

图片中初级次级之间确实有两个串联的元件，但图片太模糊，实在无法看清楚。

补充下是两点6.8M电阻，如图所示！

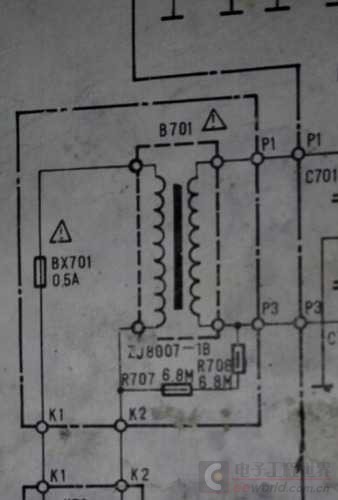

补充下是两个6.8M电阻串联后连接到初级与次级之间，如图所示！

这两个大阻值电阻,是为了给电视机放电用的,由于电视机的阳极电压很高,如果电视机的地是悬浮的话,空气电离后,地电位相对大地来说是个负值,电荷的积累可能导致电源变压器一二次侧打火甚至击穿,这是非常危险的.老式的电视机是双头插头,没有专用的PE端,因此在电源变压器的初次级接大阻值电阻,可以抑制负电荷的积累,避免发生事故.

学习了，确实是两抓插头！开始猜也是为了释放电荷用的，就是不知道为了释放哪里的电荷！

这回了解透彻了，多谢解释！

蚂蚁说的不错。

更详细的解释一下：显像管靠电子撞击荧光粉发光，为使电子的速度足够快以产生足够的亮度，显像管内有多个阳极，分别接有不同的高压，尤其是第二、四阳极，称“高压阳极”，利用很高的正电压吸引带负电荷的电子加速。

高压阳极的电压由行输出变压器的高压绕组也称“高压包”提供，根据不同显像管的尺寸从3kV到20多kV不等，但变压器输出的是交流电，虽然经高压硅堆（内有很多高反亚二极管串联构成）整流成脉动直流，但脉动直流对电子的加速作用是不稳定的，故必须滤波成足够平稳的直流电。

但是，耐压几千伏甚至几万伏的电容体积太大，重量、成本也是电视机无法接受的，所以有人想出了一个巧妙的解决办法：在显像管锥体的内外壁分别涂上导电的石墨，利用显像管玻璃做绝缘层，没花多少成本就实现了高压电容。

同时，内壁的石墨层还能顺便吸收从电子枪出来的杂散电子，避免不受控的杂亮点。

该电容，一段接高压阳极，另一端接系统地。

但是，因高压阳极的电压非常高，系统地如果没有接大地，通过高压电容的耦合及空气的电离效应，系统地会逐渐带上很高的对大地电压差，而早期电视都是变压器供电的浮地设计，不需要接大地，故而需要通过高值电阻释放电荷，否则变压器会承受初次级间的高压差而可能导致击穿。

不过，该设计仅见于早期的彩电和大屏幕黑白电视，小尺寸的黑白电视因高压阳极电压有限（不超过5kV），很难积累到足够的压差，故而不需要这个电阻。

1980s以来的彩色电视因采用开关电源高压供电，自然也无需这样的设计。

如果楼主拆修过CRT电视或显示器，就会发现，用久了的显像管外壁以及高压线、行输出高压包等处都会积攒大量极细微的黑尘（尘土颗粒越小，对光的吸收越强，颜色就越黑），这就是高压所致强电场的作用。

我初中时自己装12寸小黑白电视，被高压包出来的高压电击过一次。

因开始不知道将显像管外壁石墨层接地，又在关机下被积攒的高压电击过一次。

两次都没直接碰到，靠近时空气直接就给击穿了，而被石墨层电击的那次干脆还通过了一只试电笔，照样直接拉弧，感觉那叫个“酸爽”，半天胳膊都是麻的，给吓的再不敢乱来，只能好好看书，理解原理，严格按安全规范来。

说到电视机的高压电击,除了感觉很剌激之外,倒也没有生命危险。

那怕是38寸的彩色显像管阳极电压也不过30KV，石墨层的静电容几千PF，就算是0.01uF,电量也仅0.3mC。

安防行业电子围栏的单次脉冲电量上限是2.5mC电量,对人体不会有危险，连昏獗都是极不可能的，靠有限的电击产生强烈的镇摄作用；而监狱的电网单次脉冲电量则达40mC，可使人昏獗。

甚至因控制器故障连续打击可能发生生命危险。

PowerAnts发表于2016-12-2320:33说到电视机的高压电击,除了感觉很剌激之外,倒也没有生命危险。

那怕是38寸的彩色显像管阳极电压也不过30KV...

那是相当的“刺激”。

俺第一次被高压电击，是刚装好电视开始调试时，发现亮度很暗，调亮度和辅助亮度电位器也无法提高到正常亮度，于是换高压硅堆，怀疑是处理品反向漏电太大。

再开机还是一样，看了一眼发现高压硅堆的盖子没拧紧，以为是接触不良，伸手就去拧。

还没挨到盖子，一道电弧飞过来，感觉手臂被重击了一下，后来麻了好一会儿……第二次被高压电击是在电视调好以后，因为显像管石墨层一直没接地，突然想到上面可能会带电，于是关了机拿了个试电笔去测，还没挨到又是一道电弧过来，直接就把试电笔扔了，重重地砸在暖气片上，发出很大声响，家人赶紧跑过来看怎么了……第二次高压电击没再感到酸麻，冲击力也远不如第一次，但感觉还是很害怕，以后就彻底学乖了。

其实现在想想，要是一开始石墨层就接了地，加上电容储能，第一次被电击可能会更严重些。
