首先你要知道，电源的电压不是由电流决定的，所以没有电流，电压一样存在。
因为电容的充电电流超前于电容上的电压，电容上有电压，电源电压要高于电容电压，才有充电电流，才会行成那样的电流波形。

最佳答案
你得考虑VC上的电压，如果VC电压高于VS，当然没有电流了

t=RC,用这个公式来算充放电时间。波峰波谷就都出来啦。

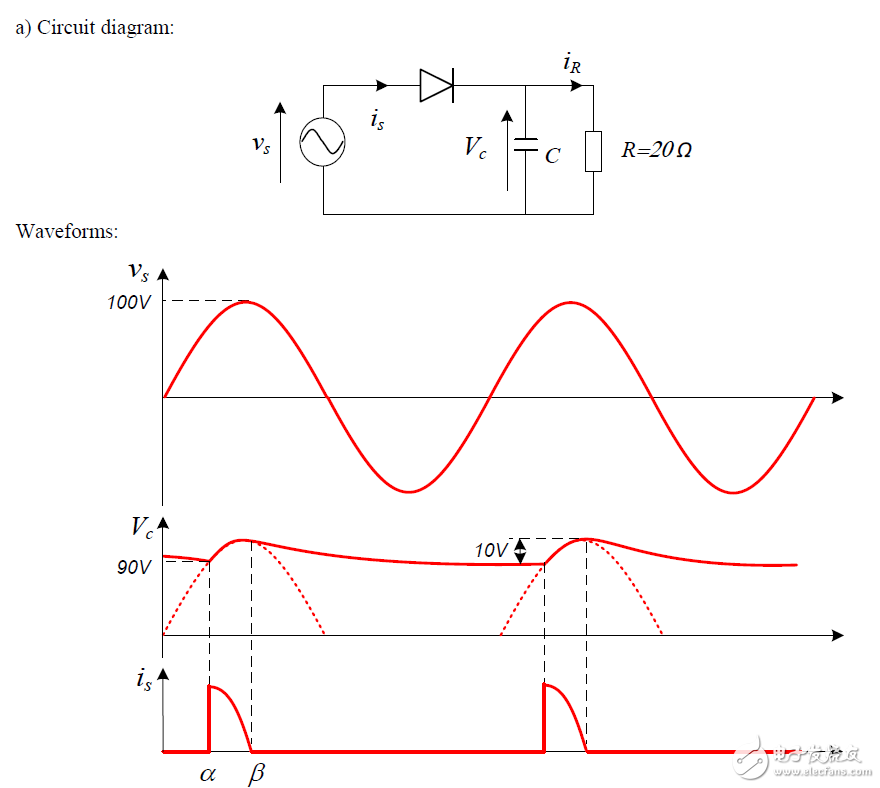

a地方VS瞬时大于VC+管压降就会充电

那个半拉正弦包的电流波形是想象的，不对的。
那个电流跳变的理由是什么，还没有想通。

说简单一点就是你把电容充放电的情况考虑进去就行了，不知楼主学高频没有，我记得里面有一部分讲解过这个问题

支持5楼，电源电压大于电容端电压时充电。

8电子爱好者8 发表于 2017-4-7 10:07
首先你要知道，电源的电压不是由电流决定的，所以没有电流，电压一样存在。
因为电容的充电电流超前于电容上的电压，电容上有电压，电源电压要高于电容电压，才有充电电流，才会行成那样的电流波形。

猴子啊 发表于 2017-4-10 10:21
a地方VS瞬时大于VC+管压降就会充电

xqm163 发表于 2017-4-15 06:33
谢谢回答！
也就是说电流是0 也会有电压的吗？？
那开关电路中的电流是不是稳态都是0， 在开启关闭的时候才会变化？

8电子爱好者8 发表于 2017-4-15 12:28
对的，电源电压是一直存在的，开关打开，用电器就会产生电流。

8电子爱好者8 发表于 2017-4-15 12:28
对的，电源电压是一直存在的，开关打开，用电器就会产生电流。
