[DCDC]多个PMOS并联的驱动问题~

时间:2021-10-06 08:00:19 点击:

想要做一个外挂电源模块,输出电压有三种,接口想做成航空插座。

其中一种输出电压为+10V,由于需要的输出电流较大,故想采用多个PMOS并联的形式来实现电流的增大,同时采用C8051控制的方式来解决供电顺序和电源浪涌问题。

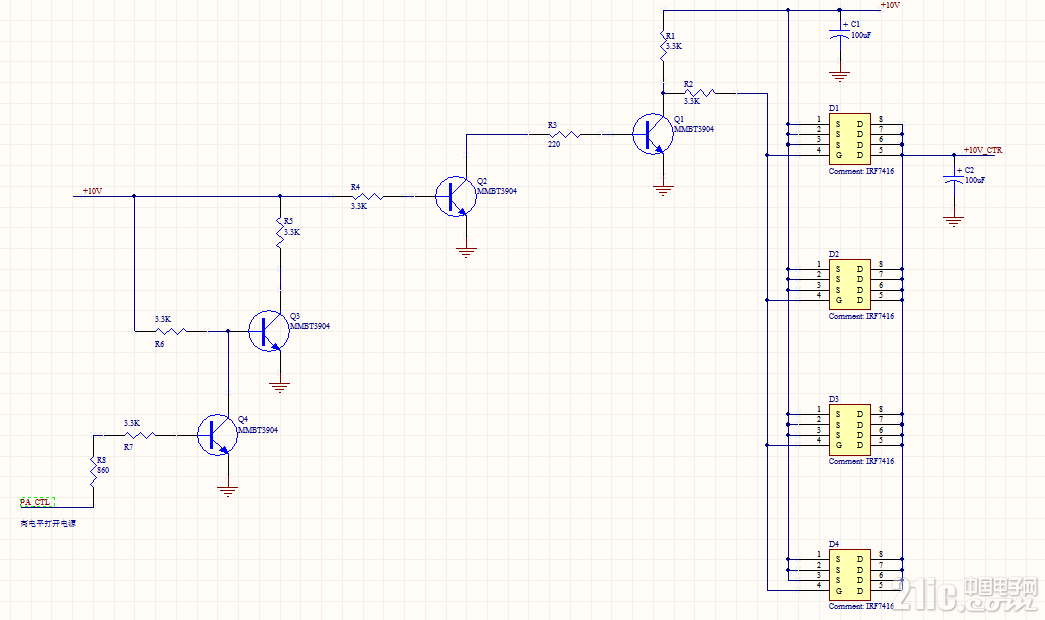

电路使用4个PMOS芯片IRF7416并联,采用三极管MMBT3904开关电路作为栅极驱动。

请问是否需要多个MMBT3904来驱动4个IRF7416?如果三极管只是用来提高单片机的驱动能力,本质是开关,那么是否只需要一只管子就可以驱动多个PMOS?还有,4个IRF7416直接并联是否可行?

IRF7416.pdf(118.18KB,下载次数:9)2017-3-2021:45上传

点击文件名下载附件

MMBT3904(Fairchild).pdf(112.33KB,下载次数:9)2017-3-2021:56上传

点击文件名下载附件

求解答呀~第一发帖

,,,,都没人理。

EIZAbeth发表于2017-3-2109:25

求解答呀~第一发帖,,,,都没人理。

看着可以做过试验或仿真试试

可以是可以,可是你前面那一堆三极管的电路不对吧?

本帖最后由EIZAbeth于2017-3-2110:18编辑

lfc315发表于2017-3-2110:10

可以是可以,可是你前面那一堆三极管的电路不对吧?

那用一个三极管行不?反正是开关作用,驱动能力也够

山东电子小菜鸟发表于2017-3-2110:04

看着可以做过试验或仿真试试

请问前面一堆三级管的连接有问题吗?还是用一只管子就够了?

只要Q1就够了

lfc315发表于2017-3-2110:31

只要Q1就够了

哦,那请问Q1提供瞬时电流够不够大?是否可以同时控制四个电容的快速充放电?

EIZAbeth发表于2017-3-2110:52

哦,那请问Q1提供瞬时电流够不够大?是否可以同时控制四个电容的快速充放电?...

只是做一个电源开关的话,没有问题啊

您好!从你的电路功能要求来分析是多组电源通与断的动作,简单地说也就是一个可受控制的电源开关。

对于大电流开关电路来讲我们一般采用是N-MOS来而不采用P-MOS来做,先价格我们不去考虑!至于理由嘛你去看看MOS开关电路应用原理;对于你上面的电路根本就不受控制一至处于关断状态,永远都没有电压输出,无论哪么分析你的逻辑都是错误的,还有要想你的电路处于开通状态VGS必须要为负电压,规格书上清楚写到最少都要到-10V,要想彻底开通能带得起负载要达到-24V.我也是没有时间如果有时间我就给你画一个电路出来给你用!我的分析只是我个人意见望参考,希望能帮到你!谢谢!!

输出电流有多大?开关频率有多高?

首先,你可能需要找本模电书看看。

1、级联太多建议只用一级就够了

2、不知道你的开关频率是多少如果频率太高建议加泄放电路

从薪发表于2017-3-2116:47

您好!从你的电路功能要求来分析是多组电源通与断的动作,简单地说也就是一个可受控制的电源开关。

对于大电...

1.用PMOS的原因是想要高端驱动,当然用NMOS也可以

2.规格书上写的常温下Vgs最小是-1V

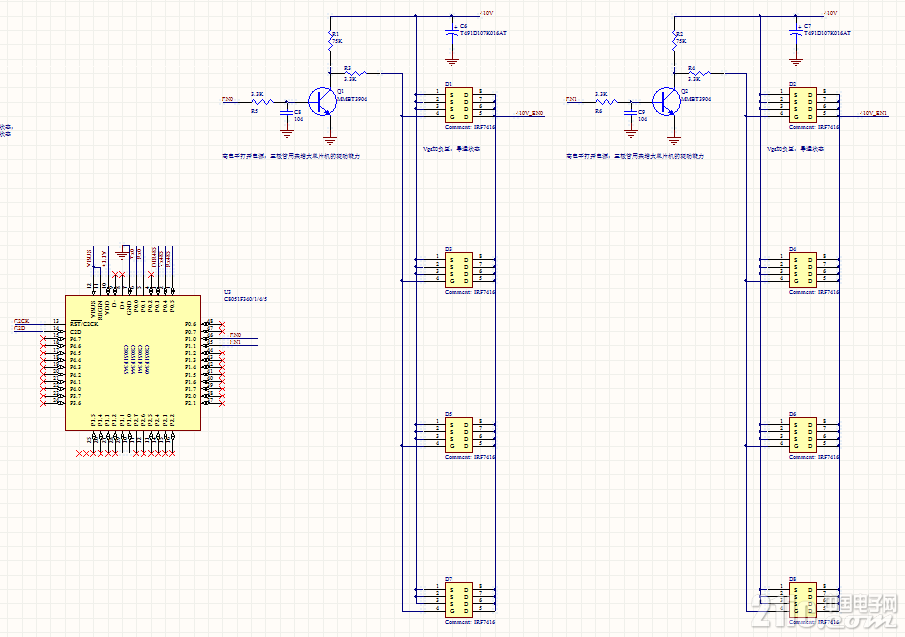

3.我改好的电路图,帮忙瞅一下呗~

最好在Q1后面加一级用PNP管这样会好点,另在每个MOS管上并一个续流二极管吧,以防泄流!希望能帮到你!谢谢!!

可以的呀
