最近做项目要将5V转为3.3V，用了LM22675这块芯片，原理图是照着datasheet画的，如图所示。

但是转换后的电平有毛刺，并且随着输出电流增大，毛刺变大。

我想请问下怎样能将这些毛刺消除或者减小呢？

谢谢。

后级加滤波，或者用个ldo。

xyz549040622发表于2017-1-1719:44

后级加滤波，或者用个ldo。

谢谢，请问后级加滤波是什么意思呢？是说在后面的负载前加上滤波电路吗？我理解的是这个原理图里C4、C5就是滤波的作用不知道对不对。

可是我换了电容（C4、C5分别从0.1uF、10uF换成了1uF、22uF）看不到电压的毛刺有什么改善。

如果要加ldo的话会不会增加很多功耗？另外如果用ldo是不是就不用这个芯片了？直接用ldo稳压器把5V变为3.3V？

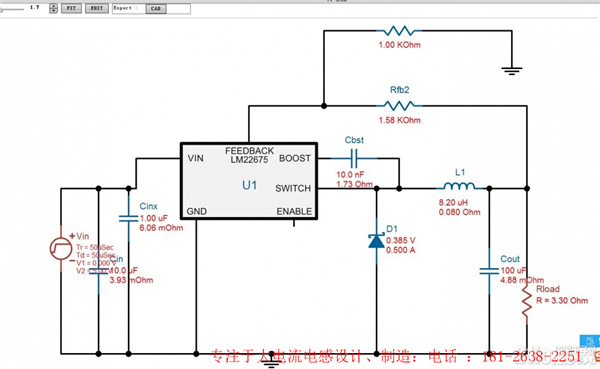

用webench生成了个原理图，感觉你的电感的参数有问题，调整看看。

输入5V，输出3.3V，最大电流1A

上图中电感，电容，二极管构成了一个最基本的buck电路，c4的作用应该是平滑电压的。

可以后级再加一级滤波电路。

5V转3.3V，这种低压应用有很多同步整流降压DC-DC了，没必要用LM22675这种非同步整流的呀

如果噪音要求很高，加几节LC滤波

5V到3.3V如果电流不大完全可以用LDO，功耗会增加一点，但增加不多。

地线佈线要讲究，挪換SD接地位置。

合理布板，好的电感。

电感参数计算选择，FB脚走线布线远离SW高频输出脚

∆IL为纹波

xyz549040622发表于2017-1-1720:49

用webench生成了个原理图，感觉你的电感的参数有问题，调整看看。

输入5V，输出3.3V，最大电流1A

上图中电...

多谢，换了个10uH的电感，效果果然好了很多。

但是以前用这个电路用的47uH也能用，我看其他前辈的回答觉得可能是我这次的布线有问题

yanwen217发表于2017-1-1720:55

5V转3.3V，这种低压应用有很多同步整流降压DC-DC了，没必要用LM22675这种非同步整流的呀...

主要是前面一版就用的这个电路，所以我就想直接用这个电路，没想到出问题了。

。

本帖最后由tianshihe于2017-1-1814:03编辑

king5555发表于2017-1-1808:07

地线佈线要讲究，挪換SD接地位置。

请问SD是什么意思另外地线布线讲究是指什么呢？这是我的布线图，不知道有哪些地方需要注意呢？谢谢

tianshihe发表于2017-1-1812:46

多谢，换了个10uH的电感，效果果然好了很多。

但是以前用这个电路用的47uH也能用，我看其他前辈的回答觉得...

电感差这么多，看来以前的参数就有问题。

当然和布局和pcb有很大的关系，官方也有推荐的布局和走线的。

一般都用lm1117-3.3

C4和C5的位置最好调换一下吧，PCB环路有点问题

hbzyw2009发表于2017-1-1818:07

C4和C5的位置最好调换一下吧，PCB环路有点问题

谢谢，请问C4和C5换位置的原理是什么呢？

一般都用lm1117-3.3

tianshihe发表于2017-1-1813:10

请问SD是什么意思另外地线布线讲究是指什么呢？这是我的布线图，不知道有哪些地方需要注意呢？谢谢

...

D1阳极移到直通芯片GND。

C2移到P2两端。

输出由C5两端引出。

king5555发表于2017-1-1822:27

D1阳极移到直通芯片GND。

C2移到P2两端。

输出由C5两端引出。

多谢前辈指导。
