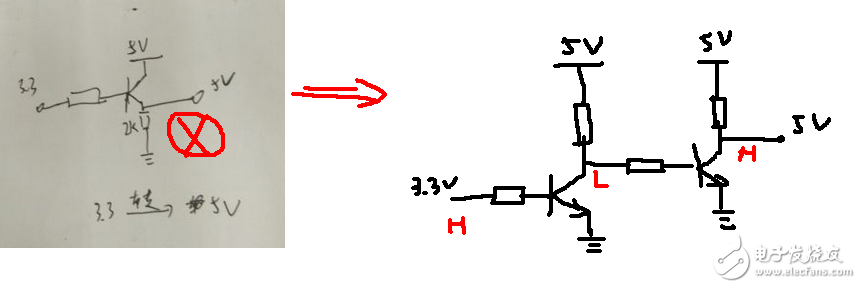

各位大神 图中是两个5V-3.3V 电平转换电路  左边是 5V转3.3V     右边是3.3转5V   为什么右边的电路输出高电平才2.6V

本帖最后由 nealcc 于 2016-12-23 13:06 编辑

右边电路有问题、、
输入3.3V高电平的时候，由于2k电阻有负反馈作用。输出怎么也不会超过 3.3-Vbe压降！

3.3 转5V 参照下面这个电路的其中一路吧。


如果你非要用三极管来玩

顺便求教  比较好的3.3转5V电平转换电路  SPI频率 50K

导通时Vbe=0.7

C极电阻加大或B极电阻减小。

右图存在3.3端过压风险！

victorzhi 发表于 2016-12-22 13:41
C极电阻加大或B极电阻减小。

victorzhi 发表于 2016-12-22 13:43
右图存在3.3端过压风险！

你的三极管是PNP的还NPN的？5V接的是哪个极？

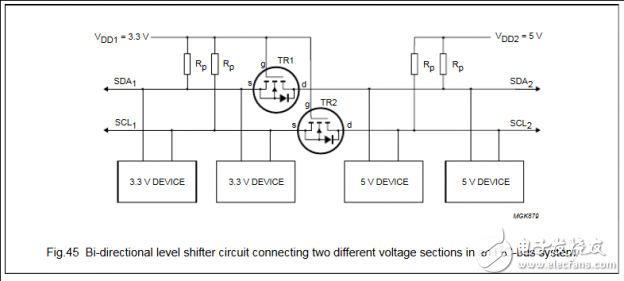

如果你用NPN三极管，那一定输不出5V？建议用MOS管搭建，可以双向通信。具体电路网上有，自己查。

BE极导通了，三极管没有导通，可以看下三极管输出特性曲线

左边线路标示有错误  右边线路不知你采用何种三极管 这个有PN结压降的

victorzhi 发表于 2016-12-22 16:02
你的三极管是PNP的还NPN的？5V接的是哪个极？
如果你用NPN三极管，那一定输不出5V？建议用MOS管搭建，可以双向通信。具体电路网上有，自己查。

在这里 发表于 2016-12-22 16:25
BE极导通了，三极管没有导通，可以看下三极管输出特性曲线

王栋春 发表于 2016-12-22 20:29
左边线路标示有错误  右边线路不知你采用何种三极管 这个有PN结压降的

解答给的十分的全面，支持。

解答给的十分的全面，支持。

解答给的十分的全面.

换耐压值大一点的三极管，把基极电阻减小，C极电阻增大到5k，是能正常的，我做过这个电路。

805570 发表于 2016-12-30 09:16
换耐压值大一点的三极管，把基极电阻减小，C极电阻增大到5k，是能正常的，我做过这个电路。

D0900322 发表于 2016-12-31 13:39
你说的是我画在纸上的那个三极管电路吗，那个应该是一个射随器，输出不了5V吗
