缓冲器在降压变换器中的应用问题(波形分析)

时间:2021-12-08 06:47:45 点击:
各位大神好,最近在学校做一个项目。
要求用MOSFET作为开关制造一个降压转换器(buck converter)

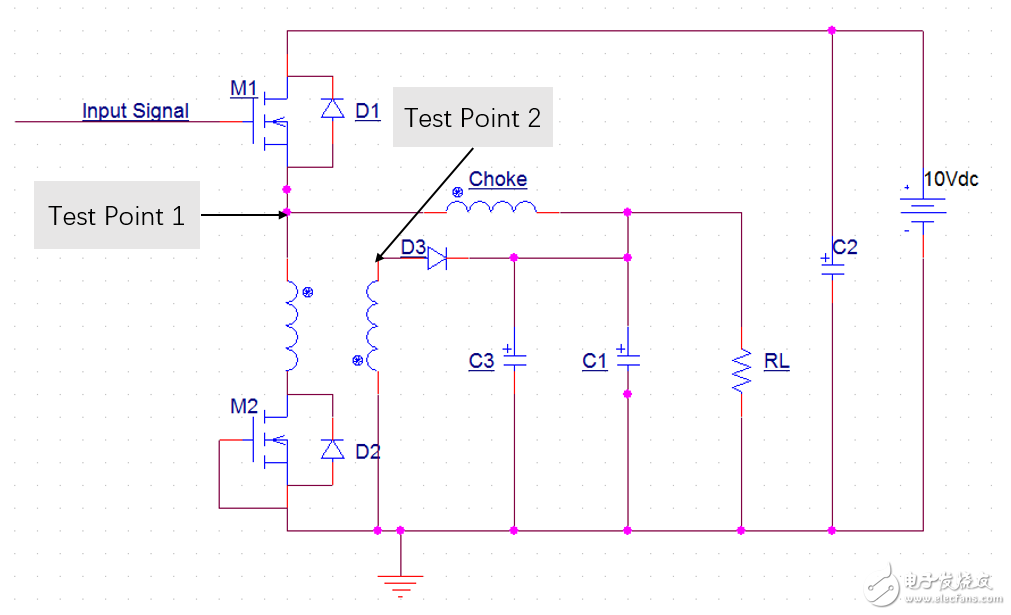

电路图如下(只用了一个M1,M2短接),在测试点1和2测出的波形如下。(黄,蓝)


现在的问题:
1. 在MOSFET开启的时候,TP2的波形为何先出现下降之后再陡然上升?
2. 在MOSFET关闭的时候,TP2的波形为何也有一部小上升?
求大神解答,万分感谢!!


第一个问题我也没学过,我想这都是电磁感应的问题吧。
在电源接通的瞬间,电感是阻止电流通过的,也就是反向电动势,可能是这个原因才有低电平的吧。
第二个问题也是一样的,电感有电流以后在关断电源的瞬间,一样产生感应电动势,阻止电流的减小,感应到次级,行成尖脉冲。
各位有何高见,请指正

最佳答案
此问答贴被选为2月24日的每日一答贴,活动详情见:https://bbs.elecfans.com/jishu_1111064_1_1.html  希望大家可以踊跃帮助坛友解决问题,谢谢。


没有什么更高深的的料吧?

与TP1、TP2两个测试点相关的两个绕组的同名端(圆点)如图标记,一个在上端,一个在下端,即互为反相。所以,TP1点电平的突然变动都会在TP2点引起相反的变动。仅此而已。


这个和变压器绕组的绕向有关


传递下去的值


绕组的绕向有关?


ElecFans处女座 发表于 2017-2-24 09:36
此问答贴被选为2月24日的每日一答贴,活动详情见:https://bbs.elecfans.com/jishu_1111064_1_1.html  希望大家可以踊跃帮助坛友解决问题,谢谢。

JQ_Lin 发表于 2017-3-2 14:17
楼主却无动于衷 !

第一个问题是因为  开启后电源流入M2  给mosfet里的电容充电
充电后断路导致 感应电动势反向


ElecFans处女座 发表于 2017-3-2 14:30
谢谢坛友的热心回答  我会尝试与楼主联系 让他看看有没有合适的答案

JQ_Lin 发表于 2017-2-24 13:19
没有什么更高深的的料吧?

与TP1、TP2两个测试点相关的两个绕组的同名端(圆点)如图标记,一个在上端,一个在下端,即互为反相。所以,TP1点电平的突然变动都会在TP2点引起相反的变动。仅此而已。
