昨天休息，有兴去与朋友聊会天，朋友给我看了这款他设计的电路；请大家分析看看，这是一款什么电路，他说是目前精度最高，成本最低的一款电流监控电路，现推荐给大家，请大家品头论足；说三道四！

此帖出自电源技术论坛

成本,检测

高精度电流监控电路.docx2016-12-1219:33上传

点击文件名下载附件

15.67KB,下载次数:165

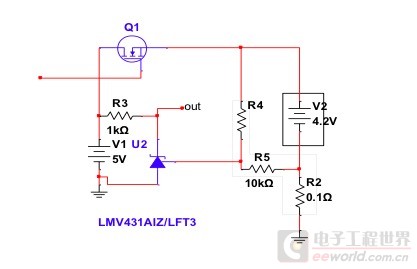

高精电路监控电路

而且,一般取样电阻的价钱比去放还贵,精度稍高点的,1刀都不容易做出来吧

偶尔来看看,极少登录,连密码都忘了,好不容易才在第三次机会试出来,结果上当了...

1,TL431的低频(含直流)开环增益仅54db,最小电流0.5mA,楼主的图有2V的动态范围,即允许变化4mV,量程太小;2,30ppm/k温飘是对于2.5v的,温度变化一度,放在1mV上来说就是75000ppm,温度变化10度就是0.75倍,那里来的精度?

感觉你们做硬件的都好6

这个成本不到一毛钱？太低了吧，电流值怎么获取呢？

在这个电路中，只用了三只电阻完成电流取样电流取样电阻大小决定取样精度，可达二个mv

白丁发表于2016-12-1219:49这个成本不到一毛钱？太低了吧，电流值怎么获取呢？

R2是电流取样电阻；0.1R电流变化10毫安，431控制极变化1毫伏；其它想想看；只分析虚线内三只电阻

楼主说的这么好，下载来看看

你的电流检测只是指这个取样部分啊

电流的变化高低去控制431翻转啊，不可以吗？

只能叫恒流充电吧

这是一组监控电路；电流最小可控制10毫安，也许大家初看不理解，当时我也没在意，后来细想想确实不错的，省去了复杂的电路，体积还小，当初他是用在充电回路的，当充电电流低于20毫安时，431翻转，通过此方法，可以用于很多的电路中去，感觉精度也不错，二个毫伏，

czl618发表于2016-12-1221:01这是一组监控电路；电流最小可控制10毫安，也许大家初看不理解，当时我也没在意，后来细想想确实不错的，省...

“感觉精度也不错，二个毫伏”此电路动作(TL431的OUT端发生变化)精度，与V2电源精度有关，与R4R5电阻温度系数有关。

V2两端电压变化2mV～3mV，足以使TL431动作。

R4或者R5电阻值变化千分之一，也足以使TL431动作。

这个电路，重点是TL431基准对输出电压的影响,实际电路中R4，R5的阻值匹配比较麻烦

本帖最后由czl618于2016-12-1308:37编辑这个电路我还真的测试仿真了一下，调试要比其它方式更简单，比如说；先决定精度，选择R2，就拿充电保护为例吧，一般充电器基本上都是采用恒压方式，但停止充电时，必须考虑电池充电率达到98%以上，这就要求当充电浮压达到4.2V时，那么判断电流要设定多少呢？令关断电流降至20mA即可关断，判断电压误差为+-2mV(这个精度以相当高了，通常有10mV)431选用0.5%电流采样电阻取0.2-0.5采样电压为4-10mV,R4.5的选择与调试;很简单;首先将判断电压设定,如.4.2V在静态下,将分压点调至2.5V即可,调试完毕;当电流电压为3.7V时,流过的电流远大于20毫安,而得到的是431一直导通;当充电电流等于或小于20毫安时,431判断;输出一个开关量,电阻R45取1%参数确定后,几呼不能调试即可,比其它动态电流检测要简单得多,;为什么会这样,请大家自己分析,电路虽简单,我认为设计是非常有创意的,这种方式可以用于其它需要电流监控的电路之中

应用场合有限

这个电路，作为比较输出高低电平还是可以的。

431的放大倍数很大，在没有反馈时，很容易自激。

czl618发表于2016-12-1220:02R2是电流取样电阻；0.1R电流变化10毫安，431控制极变化1毫伏；其它想想看；只分析虚线内三只电阻

“0.1R电流变化10毫安，431控制极变化1毫伏”通过R1的电流变化10毫安，R1两端电压变化是1毫伏，431控制极变化只有0.5毫伏。

来学习的

表示看不懂，看了我的补一补模电了
