可以根据输入电压的改变来改变555振荡频率，从而改变闪光灯的闪烁频率。

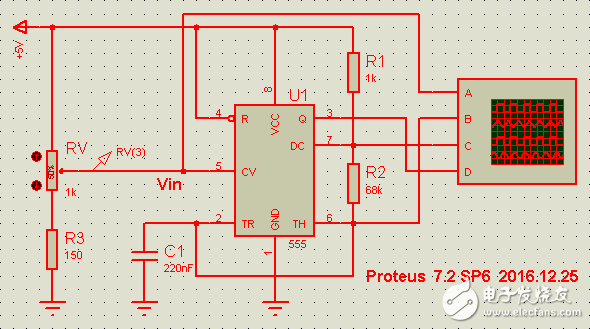

2016.12.25  Proteus 7.2 SP6
利用555的最简单的压控多谐振荡器，就是控制其5脚的电压了。

外部电压控制电压Vin强制地改变了内部原有的 2VCC/3 电压端，555内部两个比较器的参考电压就发生
了变化，即原有的阀值电压VTH和VTR被改变了。
新的阀值电压：
　　　　Vth = Vin
　　　　Vtr = 1/2 Vin

两个新的阀值电压的比值 Vth/Vtr 同原有的阀值电压的比值 VTH/VTR 相等，没有发生变化，所以定时
电容的放电时间，即3脚输出低电平宽度不变。

由于新的阀值电压比原来的阀值电压要低，所以定时电容C1充电到新的阀值电压用时要比原来的用时短。
故当5脚加上低于 2Vcc/3 的控制电压后，会使3脚输出正电平宽度减少，周期缩短，频率升高；
反之，由于新的阀值电压比原来的阀值电压高，故定时电容C1充电到新的阀值电压用时比原来的用时长。
所以，5脚加上高于 2Vcc/3 的控制电压后，会使3脚输出正电平宽度增加，周期加长，频率降低。

当 Vin = 2VCC/3 时，该振荡器输出的脉冲频率为
　　 f = 1/T
　　　 = 1/[ In2(R1 + 2R2)C1 ]

这个没有

请问一下，可以把电路中的电阻改成三极管或者加一个三极管可以实现电压改变使频率改变吗？

具体应用电路具体分析

夏至无涟 发表于 2016-12-25 22:04
请问一下，可以把电路中的电阻改成三极管或者加一个三极管可以实现电压改变使频率改变吗？

王栋春 发表于 2016-12-25 21:36
这个没有

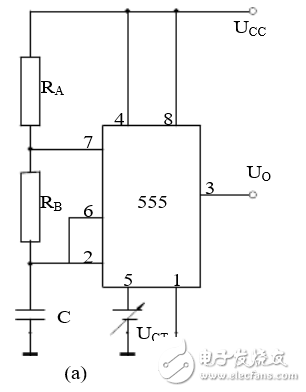

请问一下，用这个电路图可以实现电压改变，频率改变吗？他的电流时怎样流动的？新人一枚，看不懂，麻烦了，谢谢！

JQ_Lin 发表于 2016-12-26 19:34
这个可以有。

王栋春 发表于 2016-12-26 20:21
还望坛友赐教  多谢

本帖最后由 JQ_Lin 于 2016-12-26 22:44 编辑

JQ_Lin 发表于 2016-12-26 22:29
2016.12.25  Proteus 7.2 SP6
利用555的最简单的压控多谐振荡器，就是控制其5脚的电压了。

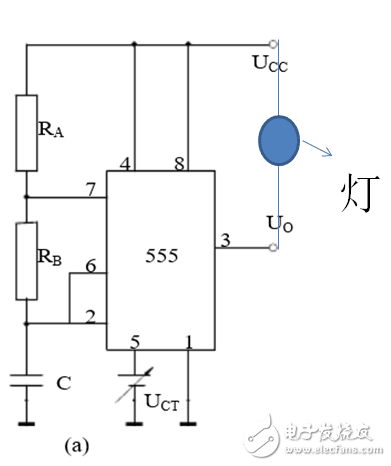

请问一下，如果我需要接一个闪光灯，电路图是这样的吗？

夏至无涟 发表于 2016-12-27 10:46
请问一下，如果我需要接一个闪光灯，电路图是这样的吗？

这种问题多看书吧

应该可以，它形成了振荡器输出方波，只是频率要调整到眼睛视觉频率内。
