新手不太会用仿真，不知道元件有没有搞错，求各位大神指点迷津


补充内容 (2016-12-25 22:42):
截图我发在下面了，开始没想到不好意思了

异世界的投影 发表于 2016-12-26 21:54
其实我还有一个问题，为何我现实中R4用3.9k电阻不会导致4脚输出无法关闭，而仿真软件里面会有这种现象，刚才我测了一下，仿真里面4脚按下开关前和现实中我用电路板焊出来的电路的电压不一样，现实中的电路只有0.168v电压，我有点，懵逼了 ...

为啥不发个截图

直接截图吧                 大家一起帮你分析一下

猎国倾城 发表于 2016-12-25 19:47
为啥不发个截图

王栋春 发表于 2016-12-25 20:18
直接截图吧                 大家一起帮你分析一下

异世界的投影 发表于 2016-12-25 22:41
我把图片传上来了

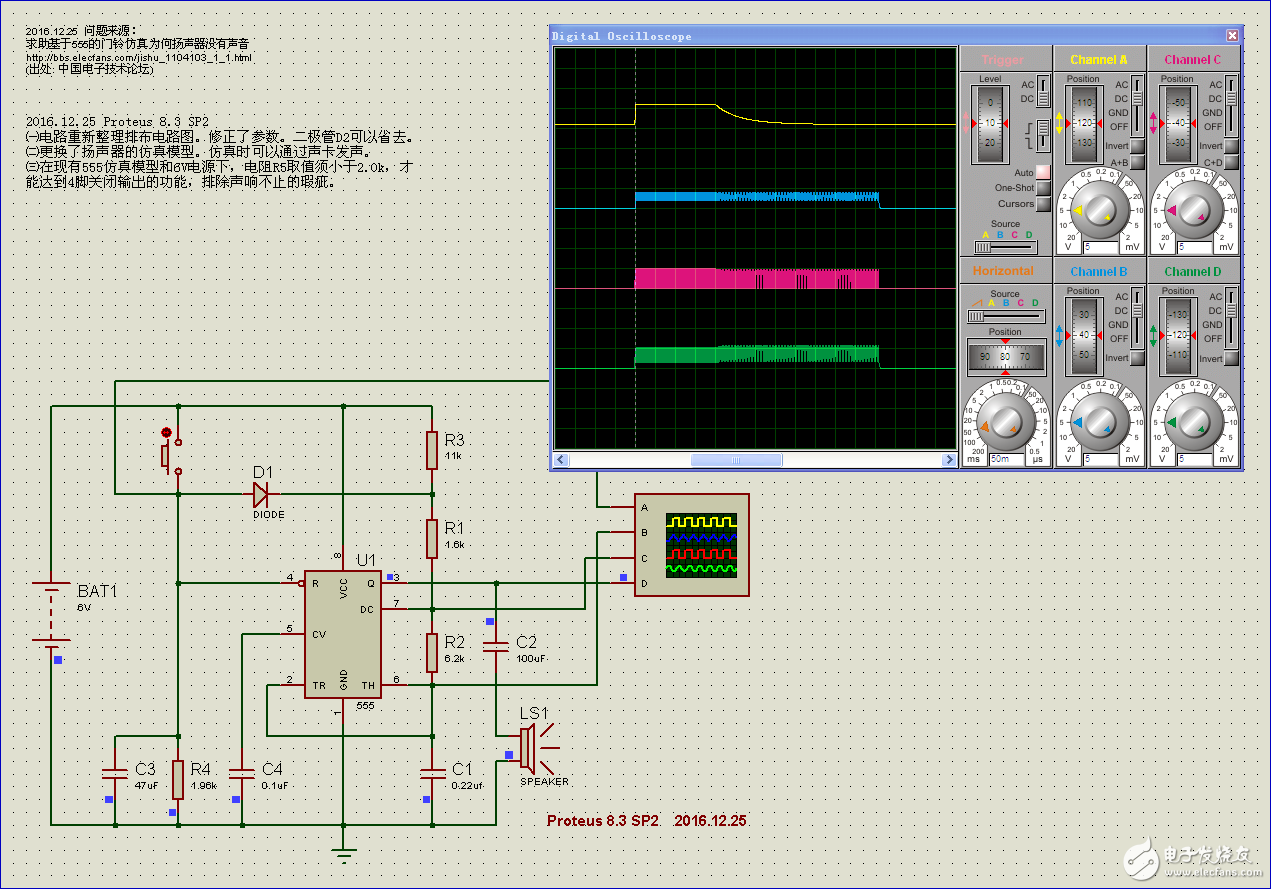

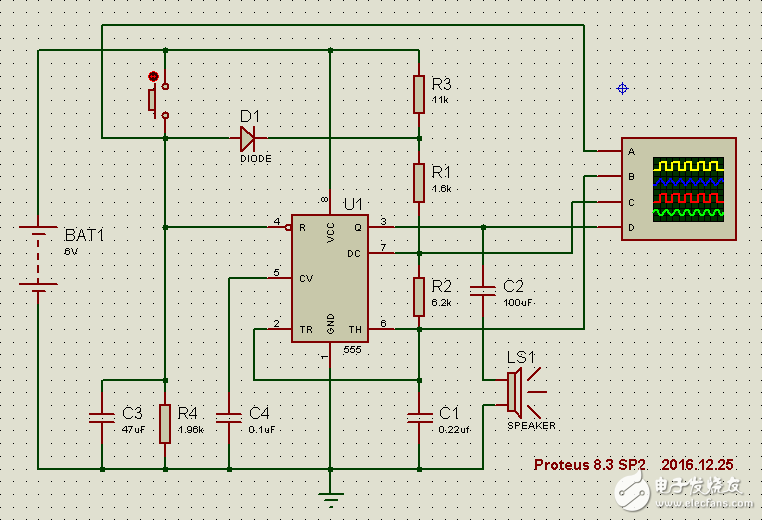

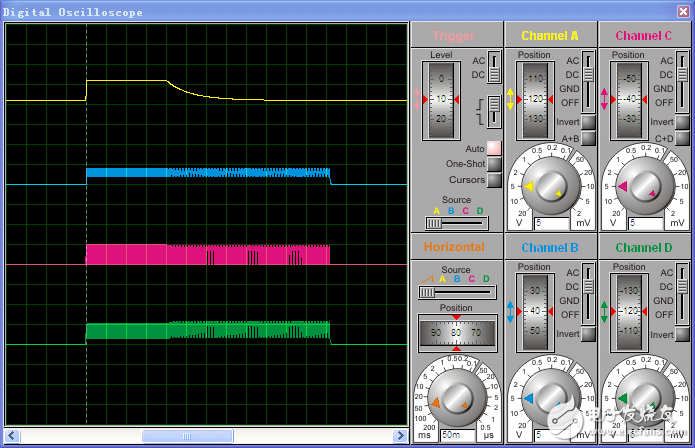

2016.12.25 Proteus 8.3 SP2
㈠电路重新整理排布电路图。修正了参数。二极管D2可以省去。
㈡更换了扬声器的仿真模型。仿真时可以通过声卡发声。
㈢在现有555仿真模型和6V电源下，电阻R5取值须小于2.0k，才
能达到4脚关闭输出的功能，排除声响不止的瑕疵。









补充内容 (2016-12-26 19:09):
纠正：
㈢中的“电阻R5取值”应更正为——电阻R4取值...... 。

王栋春 发表于 2016-12-25 23:06
将C2去掉   喇叭一端接3脚 一端接GND

JQ_Lin 发表于 2016-12-25 23:19
2016.12.25 Proteus 8.3 SP2
㈠电路重新整理排布电路图。修正了参数。二极管D2可以省去。
㈡更换了扬声器的仿真模型。仿真时可以通过声卡发声。

异世界的投影 发表于 2016-12-26 17:26
实际上我按照我原来的图焊接扬声器响了，但是仿真却没有声音，是什么原因呢？我原来电路图仿真错了吗？还有仿真时通过声卡发声这个选项是什么意思？

异世界的投影 发表于 2016-12-26 17:24
实际上我按照我原来的图焊接扬声器响了，但是仿真却没有声音，是什么原因呢？我原来电路图仿真错了吗？

王栋春 发表于 2016-12-26 20:16
10楼坛友说的非常正确  我看错电路了  不好意思啊

异世界的投影 发表于 2016-12-26 20:45
没什么，你们能来回答我就感觉满足了

JQ_Lin 发表于 2016-12-26 19:05
我在上面的帖子里已经说清楚了。
1. 仿真没有声音，是你电路中选用的扬声器没有发声功能。要删除它。
再重新选择可以借助于电脑声卡发声的扬声器仿真模型，连接到电路中。

JQ_Lin 发表于 2016-12-25 23:19
2016.12.25 Proteus 8.3 SP2
㈠电路重新整理排布电路图。修正了参数。二极管D2可以省去。
㈡更换了扬声器的仿真模型。仿真时可以通过声卡发声。
