按照经典电路焊接板子为什么发挥不了片子恒流控制的功能？与DS上给的公式计算不符，采样电阻有什么要求？但是可以PWM控制，请问怎么解决?此帖出自LED专区论坛

控制器

PT4121的采样电阻是由芯片的最大电流决定，因此这个采样电阻有功率要求。

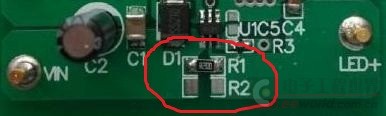

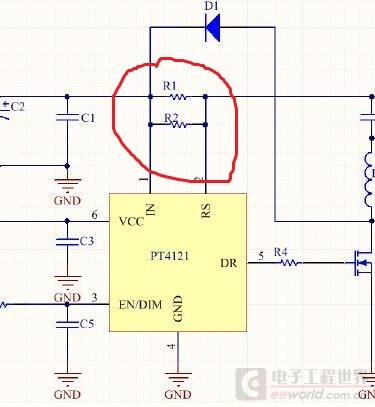

实际上这个采样就是设定最大输出电流，实际PCB设计时，为可调电流的方便，一般可以设计2个电阻并联方式这个电阻靠近Vin和CSN脚，还有二极管要用肖特基，电感要用功率电感。

采样电阻有阻值要求吗？因为我不需要太大电流，所以我用2欧采样电阻有影响吗？电阻是直插的，不会靠太近，这个距离有什么影响呢？别的二极管、电感是满足要求的

采样电阻有阻值要求吗？因为我不需要太大电流，所以我用2欧采样电阻有影响吗？电阻是直插的，不会靠太近，这个距离有什么影响呢？别的二极管、电感是满足要求的

天际超体发表于2017-2-716:44采样电阻有阻值要求吗？因为我不需要太大电流，所以我用2欧采样电阻有影响吗？电阻是直插的，不会靠太近，...

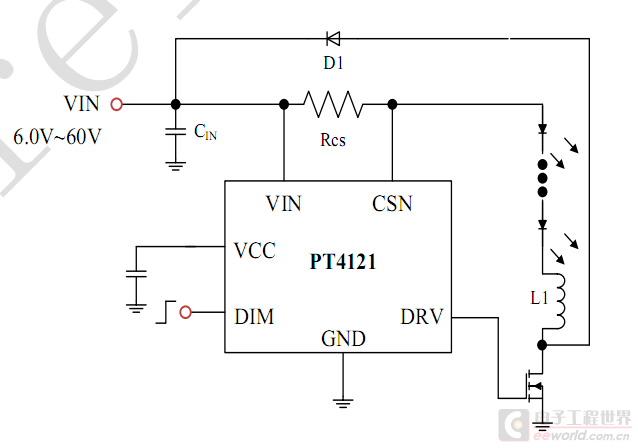

电流不大也要考虑电阻的功率是否够PDF有电流计算公式下面图片参考一下

qwqwqw2088发表于2017-2-809:52电流不大也要考虑电阻的功率是否够PDF有电流计算公式下面图片参考一下

谢谢，我有这两个图，Iout=0.2/Rs，电阻功率够吧，不够不就冒烟了吗

电阻消耗功率大于额定功率，温度就会超过正常范围，可能就会冒烟了，直至断开

qwqwqw2088发表于2017-2-1515:39电阻消耗功率大于额定功率，温度就会超过正常范围，可能就会冒烟了，直至断开

对啊，我那个没有冒烟，所以应该符合要求，现在我换了一个电路，用一个NPN三极管驱动MOS管，直接接可以吗？还是配合电阻啊？有没有电路图推荐

天际超体发表于2017-2-1610:49对啊，我那个没有冒烟，所以应该符合要求，现在我换了一个电路，用一个NPN三极管驱动MOS管，直接接可以吗...

PT4121能用就用吧驱动LED的芯片很多，做的什么东西根据自己需要选就行，一般按照好好看芯片说明就可以

qwqwqw2088发表于2017-2-1515:39电阻消耗功率大于额定功率，温度就会超过正常范围，可能就会冒烟了，直至断开

看到你前一段时间发的一个关于开关电源MOS驱动电路的帖子不错我这里输出pwm的IC输出电压只有3.3V直接控制MOS管估计不行，直接加一个三极管可以吗？您可以给一个好的电路建议吗？最好是有值表明的，我看您的帖子里，原理很好选值还希望您指点一下

qwqwqw2088发表于2017-2-1611:06PT4121能用就用吧驱动LED的芯片很多，做的什么东西根据自己需要选就行，一般按照好好看芯片说明就可...

恩恩，但是那个发挥不了芯片的作用，我是按手册来的，所以现在换了一个思路就是刚给您回复的
