[稳压电源]保护电路设计

时间：2021-05-08 06:46:39 点击：

用一个LB110F并联一个SMBJ36CA管，输入220VDC高压，稳压输出45VDC,电流为44-100mA；

现在要得到一个稳压输出45VDC，电流为200mA的电流，那么PTC和tvs怎么搭配，选择什么类型？

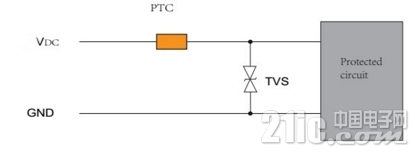

PTC+TVS的协同保护电路是电源浪涌过压保护，非稳压。

TVS二极管的SMBJ36CA的反向关断电压36V，击穿电压是（40.00V~44.20V），TVS选型要依据：反向关断电压>大于被保护电路的工作电压。

故此，SMBJ43CA较为合适。

langtuodianzi发表于2016-11-317:45

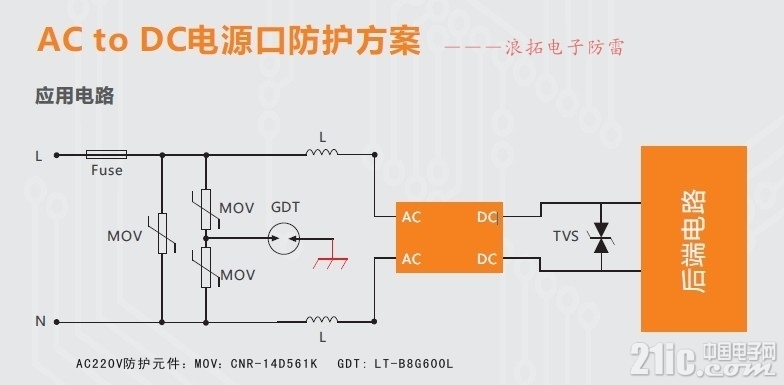

PTC+TVS的协同保护电路是电源浪涌过压保护，非稳压。

TVS二极管的SMBJ36CA的反向关断电压36V，击穿电压是（4...

SMBJ43CA的反向关断电压是43V,楼主的被保护电路的工作电压是45V，按反向关断电压>被保护电路的工作电压，应该SMBJ48CA较为合适啊？

SMBJ36CA当稳压管用么,恐怕承受不了这么大电流
