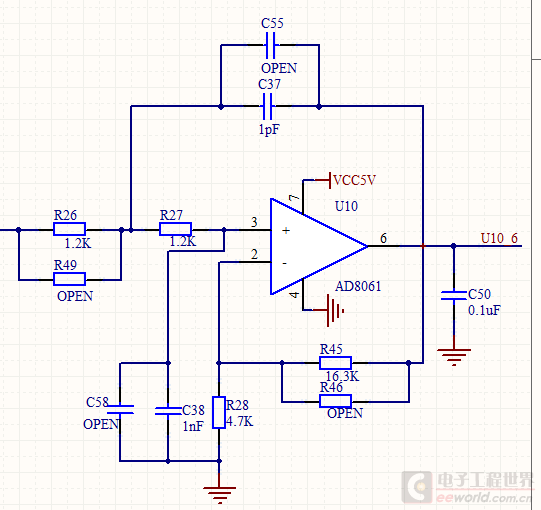

图为压控电压源二阶低通滤波器，其中R45电阻为4.7K，别的参数如图所示。

现在遇到的问题是运放AD8061的3引脚输入波形里边含有类似正弦波。

输入2管脚为200mv电压，R26输入电压为200mv电压。

请问运放3管脚输入波形为什么含有类似正弦波的杂波？此帖出自电源技术论坛

滤波器

“输入2管脚为200mv电压，R26输入电压为200mv电压。

请问运放3管脚输入波形为什么含有类似正弦波的杂波？”你那个200mV电压信号，倒底是输入到R26(左端)，还是输入到运放2引脚？

顺便说一句：你的运放使用单电源，但同相输入端未见偏置。

这样能够工作吗？

红圈的那个地方相接吗？

dontium发表于2017-3-1811:12红圈的那个地方相接吗？

不仅如此，运放输出端接上C50这么大的电容到地，产生寄生振荡的可能性很大。

dontium发表于2017-3-1811:12红圈的那个地方相接吗？

C37标注电容量为1pF，此数值相当可疑，如果C38确实是1·nF的话。

maychang发表于2017-3-1812:18C37标注电容量为1pF，此数值相当可疑，如果C38确实是1·nF的话。

是的，电路参数取值值得推敲。

这个电路前边是一个精密全波整流，输入200mv是R26左端，R26左端接精密整流电路。

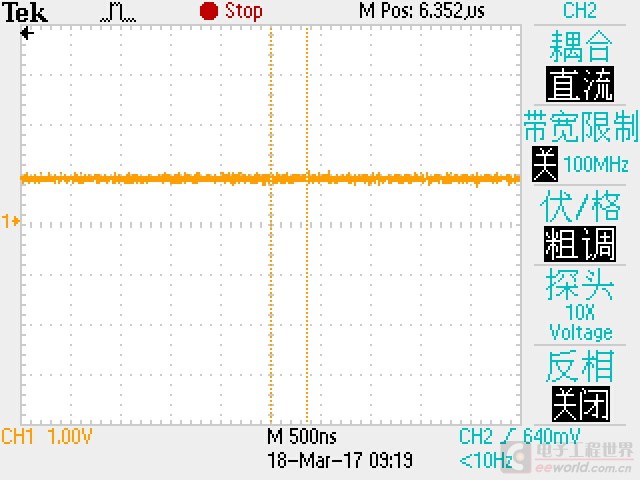

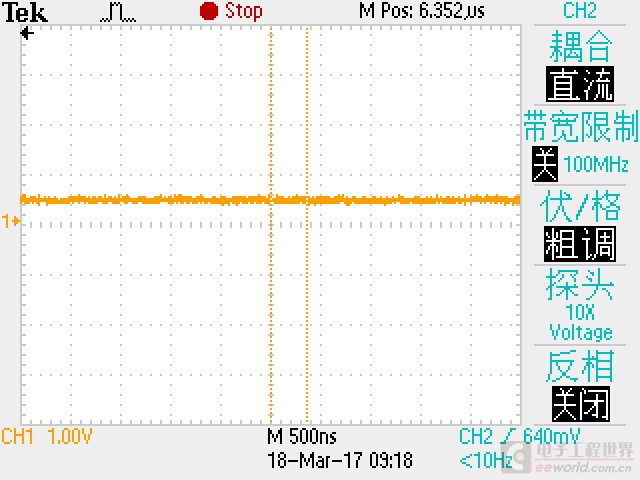

之前用的也是这个电路没问题，我自己画了一个板子，电路都是一样的，可是我发现我得压控电压源低通滤波电路有点问题，用示波器测运放3管脚就有这种类似正弦波的波形

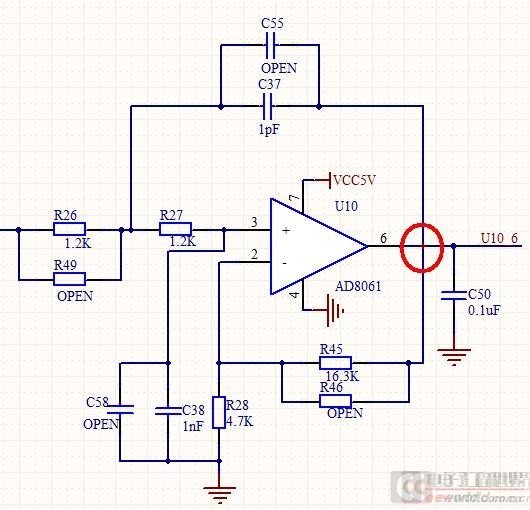

电路图中的红圈是相连接的。

电路同相输入端如何偏置？一样的电路，在之前的板子就可以用，我就重新画了一个PCB板，焊接好就发现这个电路有问题，我所说的200mv电压是前边精密整流电路输出的直流电压。

测量的时候是把比电路前边电路输入信号为零，但是由于运放自己有200mv输出导致压控电压源低通滤波电路R26左端有200mv直流电路输入，但是测量运放的3管脚有这种干扰。

lclhitwh发表于2017-3-1815:46这个电路前边是一个精密全波整流，输入200mv是R26左端，R26左端接精密整流电路。

之前用的也是这个电路没问...

R26左边输入的如果是一个对地为正的直流电压，那么此电路可以使用单电源(如果运放是轨到轨运放)。

lclhitwh发表于2017-3-1815:53电路同相输入端如何偏置？一样的电路，在之前的板子就可以用，我就重新画了一个PCB板，焊接好就发现这个...

“测量的时候是把比电路前边电路输入信号为零”“为零”是将R26左端短路到地还是悬空？还是将精密整流电路的交流输入信号短路？

lclhitwh发表于2017-3-1815:53电路同相输入端如何偏置？一样的电路，在之前的板子就可以用，我就重新画了一个PCB板，焊接好就发现这个...

“但是由于运放自己有200mv输出导致压控电压源低通滤波电路R26左端有200mv直流电路输入”你自己看看这句话，讲不讲道理？运放输出端和R26有直流联系么？

maychang发表于2017-3-1812:16不仅如此，运放输出端接上C50这么大的电容到地，产生寄生振荡的可能性很大。

我把C50电容去掉之后发现运放的3管脚就没有正弦波输入。

请问老师能否给解释一下为啥会产生寄生振荡吗？

lclhitwh发表于2017-3-1821:28我把C50电容去掉之后发现运放的3管脚就没有正弦波输入。

请问老师能否给解释一下为啥会产生寄生振荡吗？

那不是“正弦波输入”，是你的运放产生了自激振荡。

你的有源滤波电路，属于具有负反馈的放大器。

放大器产生自激振荡的条件是环路增益大于等于1，相移2nπ。

运放的输出级具有一定内阻，该内阻会与接在运放输出端到地的电容构成一个一阶低通滤波电路。

而这个低通滤波电路会产生附加的相移，如果附加的相移恰好满足振荡条件，就会产生自激振荡。

所以，随手在运放输出端接电容到地，是电路设计大忌。

更详细的讨论，gmchen老师在模拟版面曾发过三篇帖子，你不妨搜一搜，再看一看。

maychang发表于2017-3-1822:31那不是“正弦波输入”，是你的运放产生了自激振荡。

你的有源滤波电路，属于具有负反馈的放大器。

放...

谢谢老师的回答

只有高速运放才会这样吧，换个低压摆率的可能不会震荡了。
