大家好！

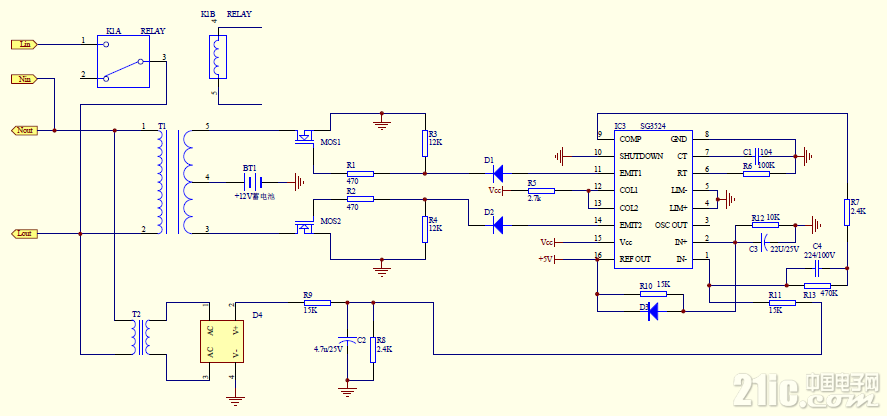

请教大家一个问题，以下为UPS的部分电路图：

其中SG3524中的误差放大器（IC的第1、2和9脚）是如何工作的？

其中第2脚同相输入端为参考电位（2V）脚，输出交流（220VAC）经整流后电阻分压接到IC第1脚（反相输入端）。

当市电正常供电时，第1脚电压为1.8V，第9脚输出为0.5V；

当市电掉电时，第1脚电压将近为2V，与第2脚参考电压接近，输出脚第9脚电压为2.5V，此2.5V电压在IC内部应该是用来做PWM调制信号用的，但不明白的地方是，此误差放大器

为什么当其输入误差信号为0.2V时，其输出电压只有0.5V，而当其输入误差信号接近于0V时，其输出却有2.5V？其反馈环上的电容C4起什么作用，C4与R13并联起什么作用？

你好楼主，你的帖子移动到电源技术谢谢合作

找本书看看吧反馈不是一朝一夕就能通的

建议楼主把误差放大器的输入输出图给画出来，既然楼主都知道这本质是个放大器，那么虚短虚断是它存在的前提，同相端给定参考电压2V，那么由虚短的概念同相端反相端电位相等，所以你带电量1.8V和断电量2V，个人觉得还是有点点不合理，其次输出的差异正是因为它是运放。

带电时反相端输入（指的是输入电阻前端）电压是在参考电压2V附近波动的，断电时反相输入（指的是输入电阻前端）肯定低于参考电压2V,依据反相放大的特性，反相端低于同向端时，输出是正，这里同向端已经有了2V的参考（可视为偏置），那么输出更会高于2V了

反馈的概念要实实在在的画图用频域的方法去分析，可以得到更细致的东西
