迷失特雾 发表于 2016-12-16 16:35
我看到另一个方法，可行么
nealcc 发表于 2016-12-16 12:49
先用变压器降压，然后通过一个峰值保持电路，变成直流供ADC检测。
迷失特雾 发表于 2016-12-16 15:39
这个峰值怎么保存，我要是测110V的可以用么
nealcc 发表于 2016-12-16 16:20

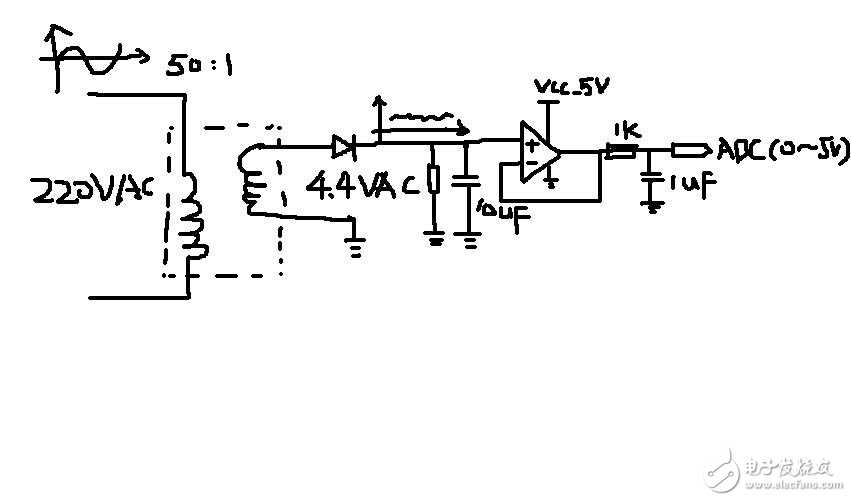

先利用变压器降压，把110V 按照固定比例降压，利用二极管单向导通特性，对电容进行充电。从而交流信号变成直流信号。在通过电压跟随器进行阻抗变换和隔离。便于ADC的采集和安全
nealcc 发表于 2016-12-16 16:45
你给的图当然可以了，这就是数字万用表输入级的内部电路图啊。 （交流电压检测电路图啊）
我给的电路只是一个思路，具体要考虑你的应用条件，比如输入电压范围，ADC检测范围，精度要求等等。
迷失特雾 发表于 2016-12-16 17:01
嗯，谢谢大神指导。adc电路已经试验过了，用ad574做的，输入范围0到10v。
精度要求也一般，我想多调试几个方案。
你那个模拟你起来看着不错，前面那个二极管D1 1N4148可以换成电桥么。
迷失特雾 发表于 2016-12-16 16:35
我看到另一个方法，可行么
ST_Lover 发表于 2016-12-16 17:37
你是想测峰值还是
王栋春 发表于 2016-12-16 20:53
楼主采用数字式万用表电压检测电路是一个非常不错的选择，变压器缺点是体积过大而且存在电磁干扰 采用降压电阻法就可以避免这类问题
迷失特雾 发表于 2016-12-19 14:55
您好，这个万用表电路我搭好之后，只是给芯片上电，Vout那里都有大概6.2v的电压。不知道怎么回事
nealcc 发表于 2016-12-16 10:05
你给的图当然可以了，这就是数字万用表输入级的内部电路图啊。 （交流电压检测电路图啊）
我给的电路只是一个思路，具体要考虑你的应用条件，比如输入电压范围，ADC检测范围，精度要求等等。
迷失特雾 发表于 2016-12-19 14:55
您好，这个万用表电路我搭好之后，只是给芯片上电，Vout那里都有大概6.2v的电压。不知道怎么回事
王栋春 发表于 2016-12-19 20:07
这个应该是空载电压 感觉正常 数字万用表都是这样的
迷失特雾 发表于 2016-12-20 08:49
错了。插在插座上就有0.58v。220v电接通后是0.6v.不知道为什么变化这么小。
请问正常情况下测量220v的时候Vo大概是多少电压？
这个电路的没有问题吧，
